SK120模块组装的， 内置21700电池充插两用版可调电源。

[1]内置3516全协议快充模块可以做充电宝使用
[2]内置3串升压快充模块，可以用手机充电头给内置充电电池充电。12v输出为dc5521口，充放电同口，可以放电也可以用电池充电器给电池充电。
[3]内置sk120可调升降压模块输出电压 0-36v，最大6a电流。
[4]内置纯铜红黑4mm香蕉母座，最大电流10a以内，+dc5521可调输出接口。
[5]带一个外接输入dc5521接口，三脚两档船型开关可以切换外接供电和电池供电。外接输入时，也可以使用快充模块给手机充电。
[6]外壳开孔为前后散热，内置防尘网，带碳钢镀铬提手。
[7]电池和可调模块输出使用16awg耐高温硅胶线。
[8]带三串电量显示模块。

安装参考视频：

安装说明：

使用M2*8自攻螺丝固定，SK120模块开口为松配，插入后觉得不紧可以上电热熔胶。电池用海绵块固定防止松动，也可以放入同等体积的其他电池。其他螺帽固定的DC接头和快充接头都可以用电热熔胶固定稳。

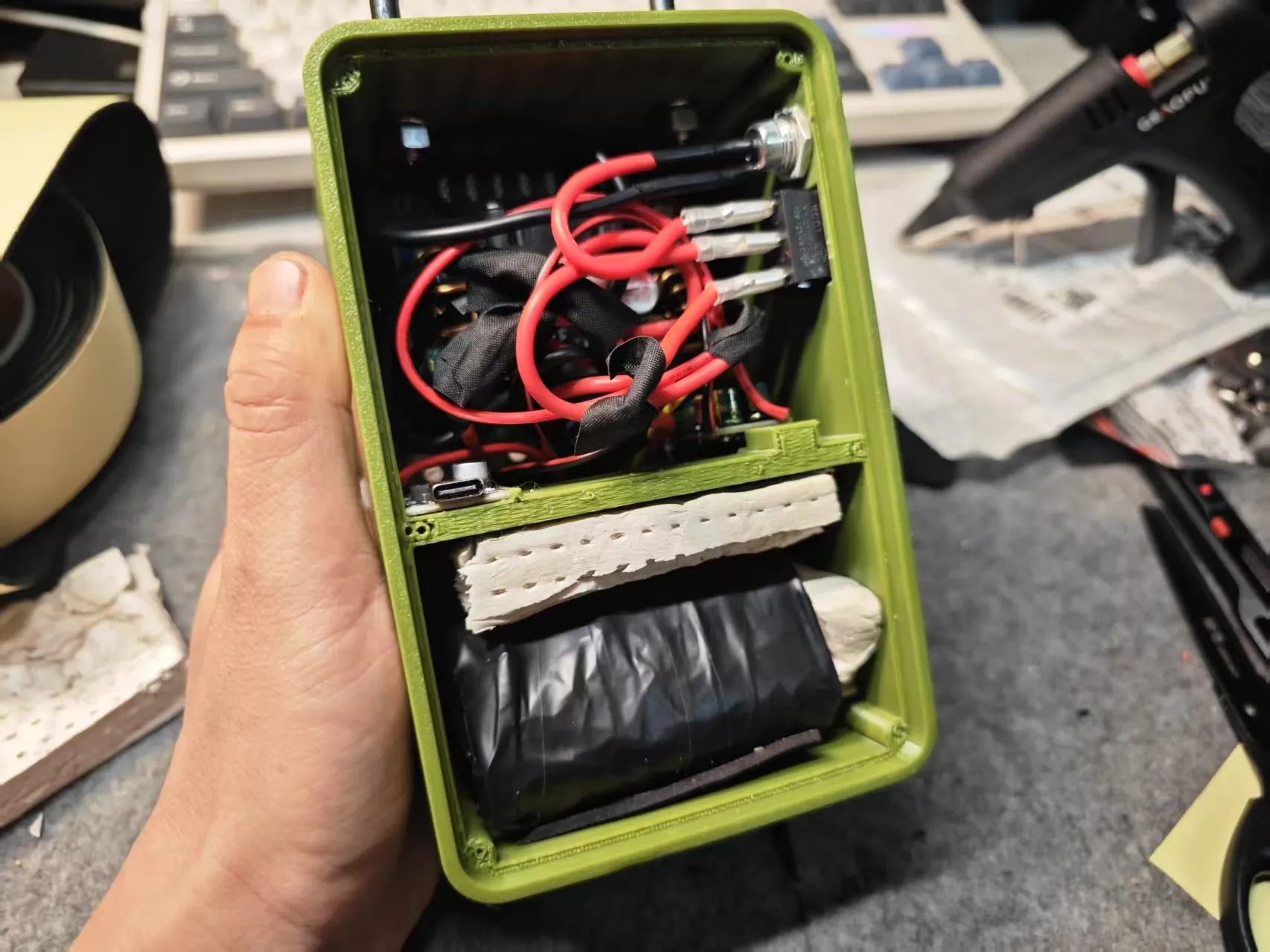

内部线路：

购买清单

购买的截图都放在组装指南栏，可以按图搜索。

1.3516全协议手机快充模块

2.3串升压快充模块 紫色板

3.SK120 普通外壳版

4.21700电池*3

5.3串电池保护板

6.DC5521全铜大电流金属母座*3

7.全铜4MM香蕉母座。（可以用别的香蕉母座开孔8MM）

8.KCD1 三脚两档船型开关，切换外接和电池输入

9.电量显示模块

10.机箱防尘网（可买可不买）

11.碳钢铁镀铬外牙提手，中心距60MM

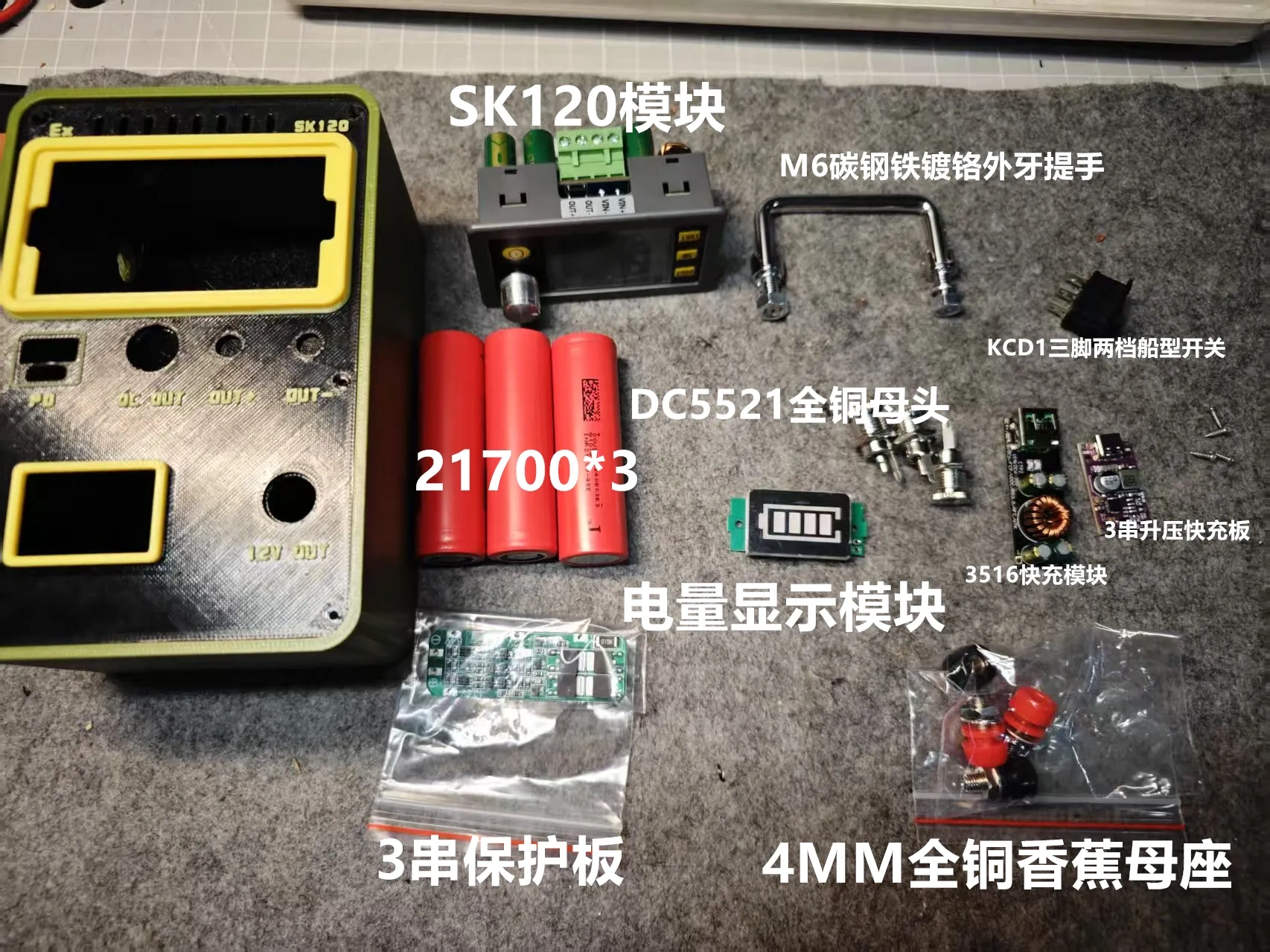

清单图：

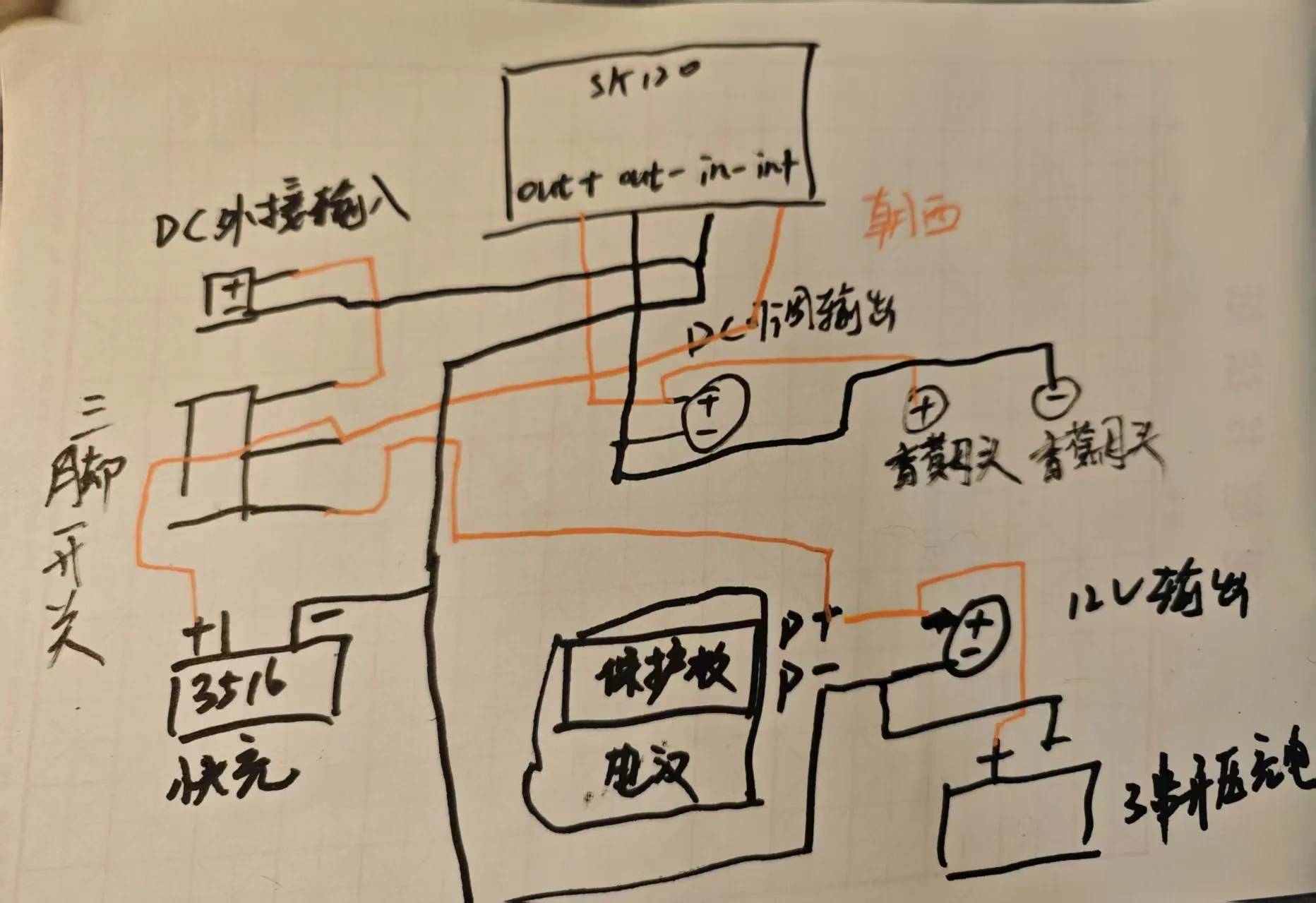

土制接线图：
