散热杯垫（带风扇）

散热杯垫

尺寸：上直径80mm，下直径100mm，高40mm

作用：当你用一次性杯子喝热水前，把杯子放在杯垫上，杯垫下的风扇就会转动，让热水更快冷却（理论上）。

原理：杯垫上有块半导体制冷片，当制冷片两面有温差时，根据塞贝克效应，两端的正负极线缆就会产生微小的电压，这个电压可以驱动一个小型空心杯电机进行运转。

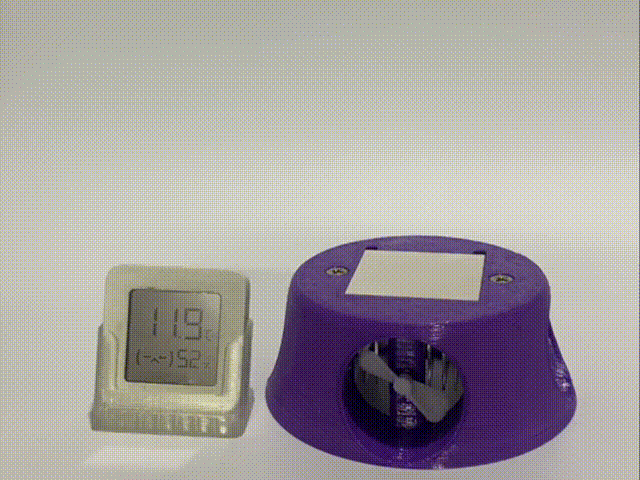

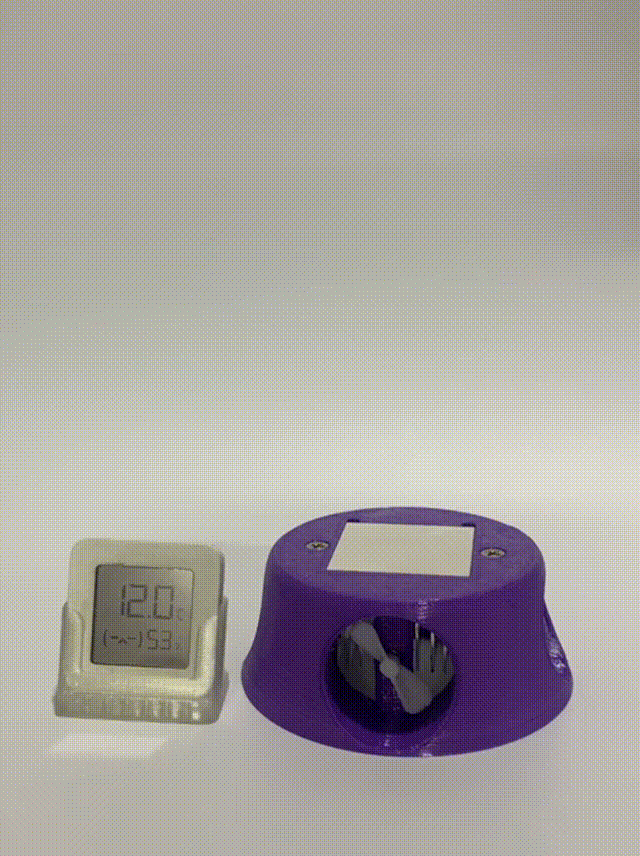

演示效果：

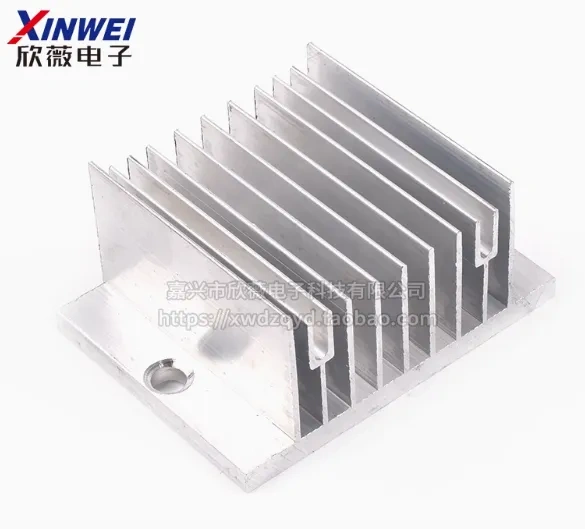

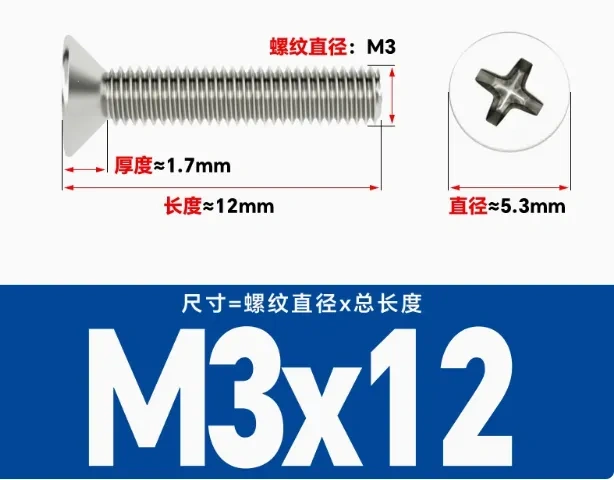

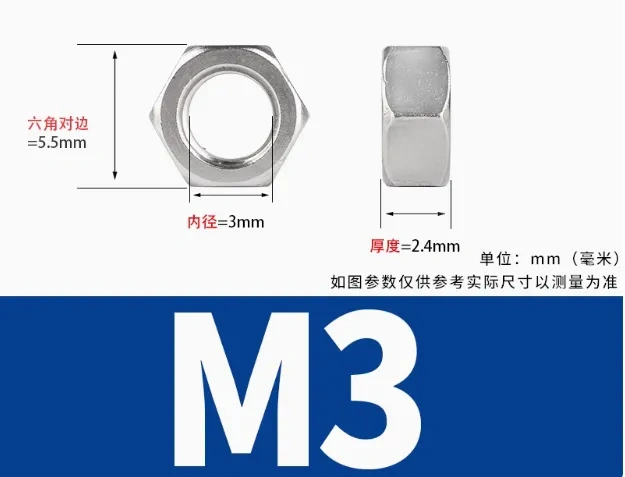

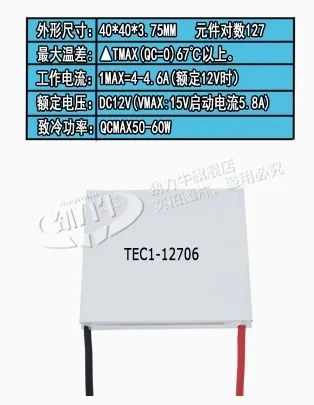

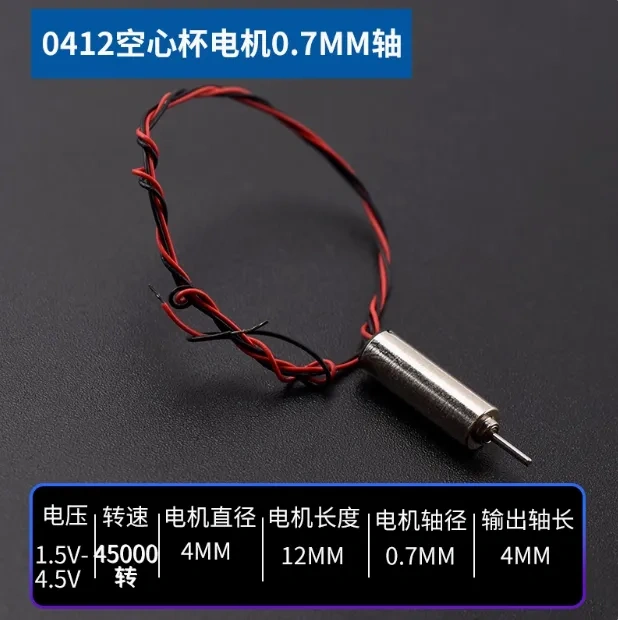

需要购买的器件

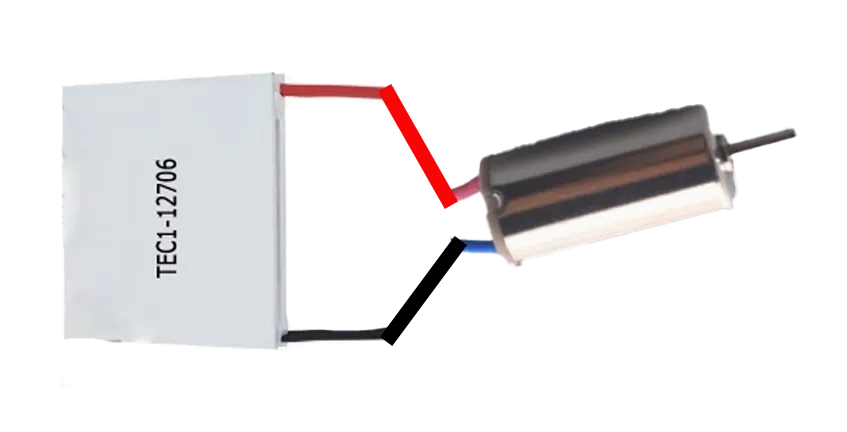

接线图纸

安装说明：

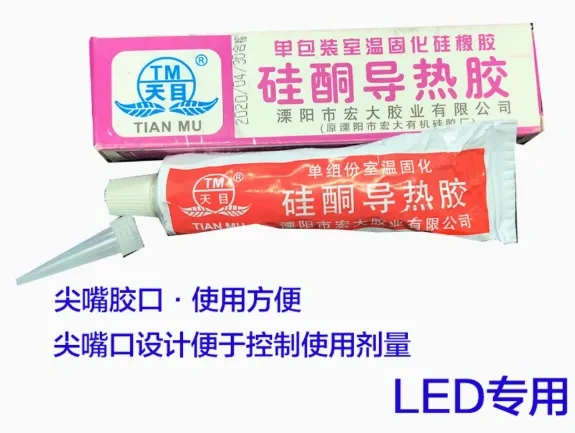

1、半导体制冷片是通过导热硅胶固定在散热片上的。

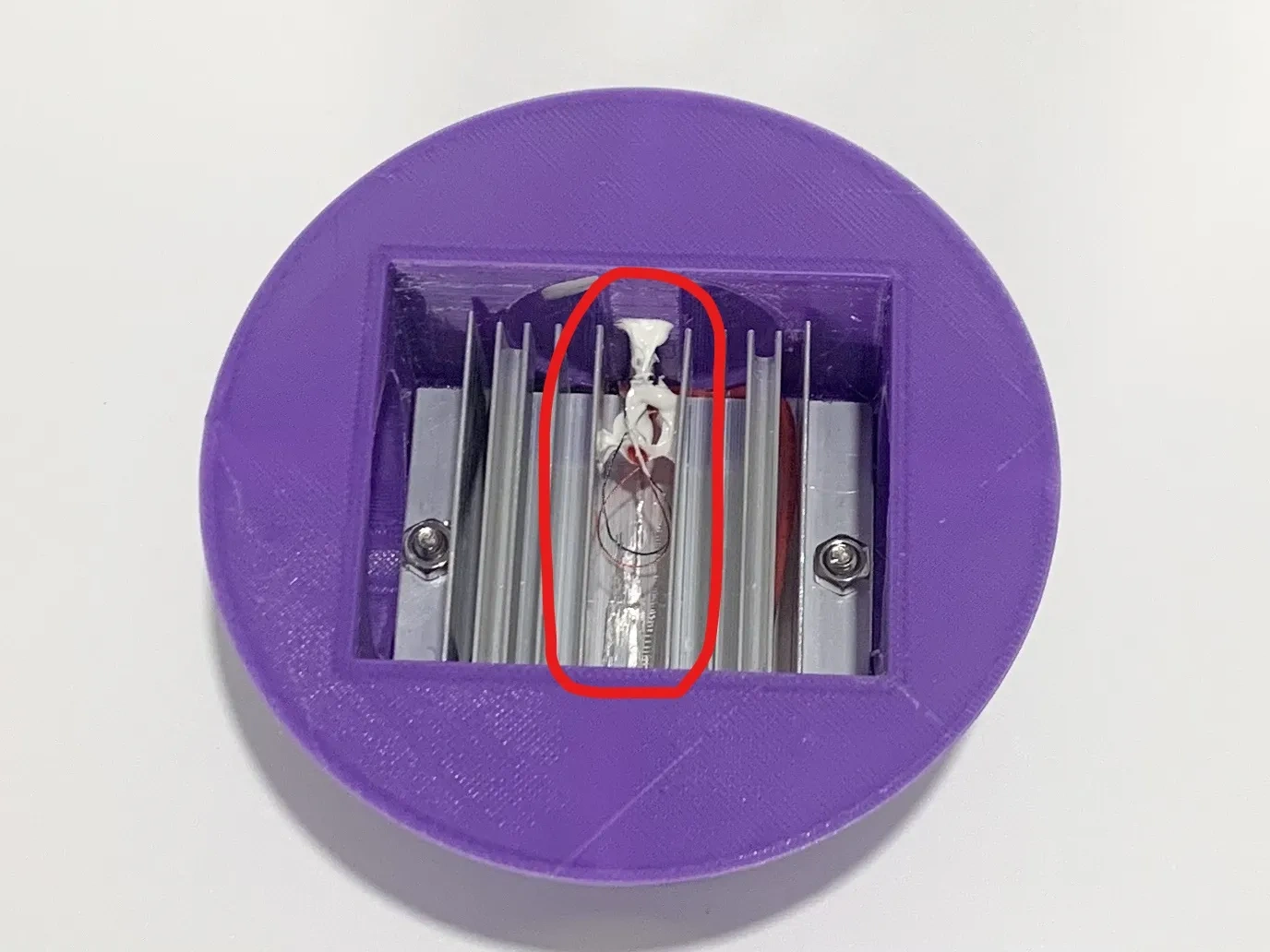

2、制冷片中间的一条脊梁片，要去掉（我是通过一字螺丝刀冲掉的）以免和电机碰撞。

PS：

1、实测在环境温度为12度时，一次性杯子装上刚烧开的热水放在杯垫上，风扇可以持续转动20分钟，风扇不转啦水也就可以喝了。

2、杯底比较平的杯子，可以和半导体制冷片充分接触，风扇转动效果更好。

3、说是散热，其实和杯子放桌面冷却时间差不多，只是看着热发电让风扇转动显得更有趣。
