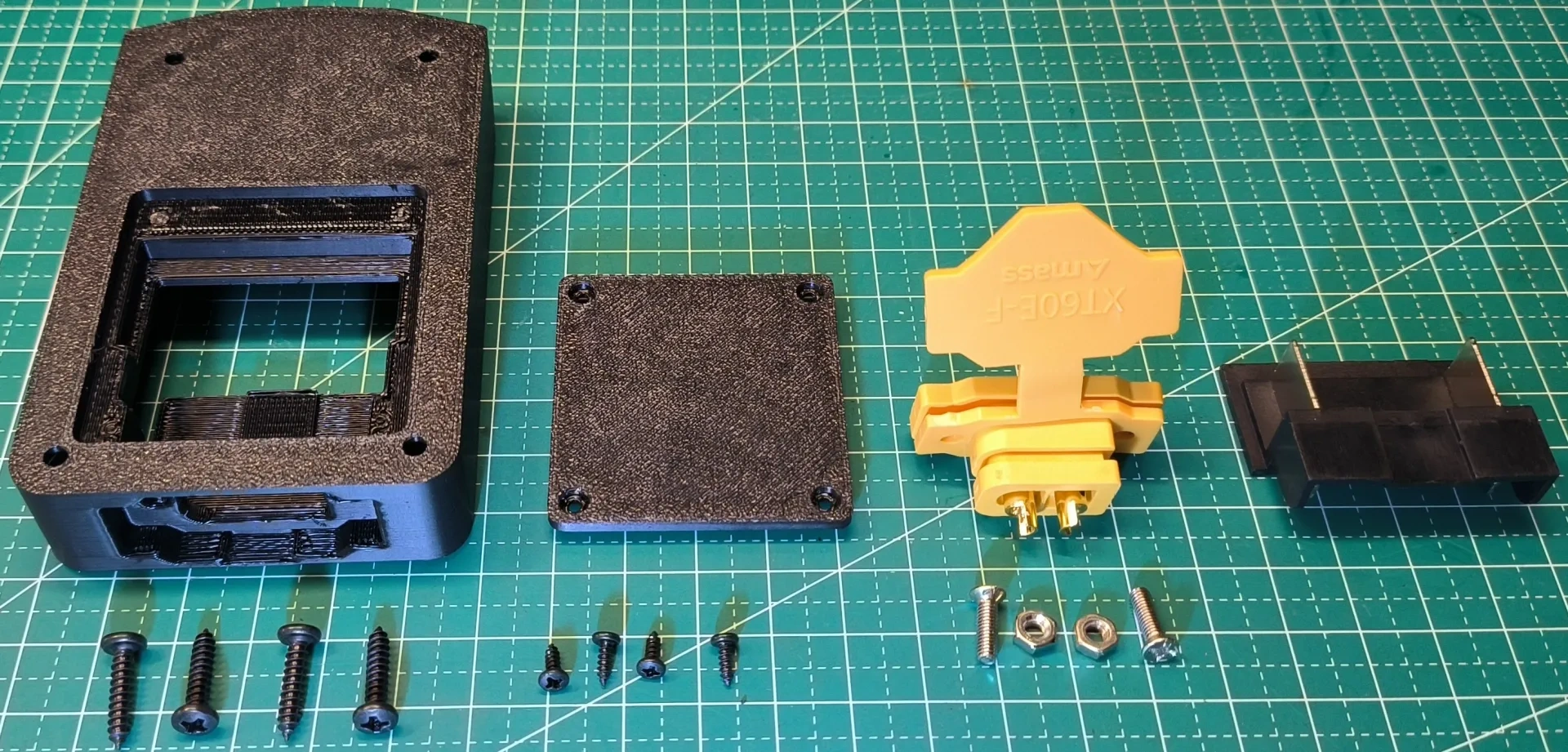

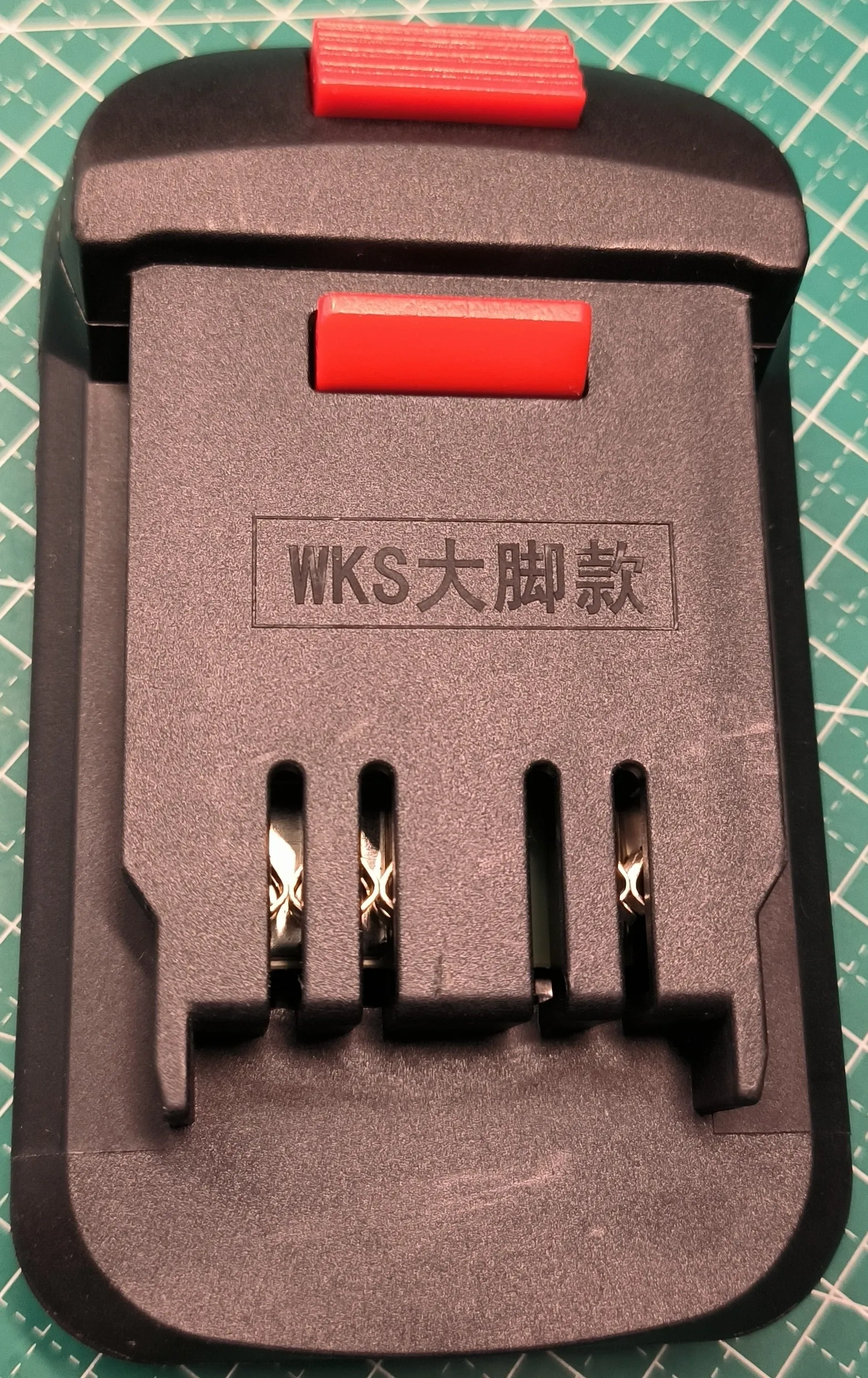

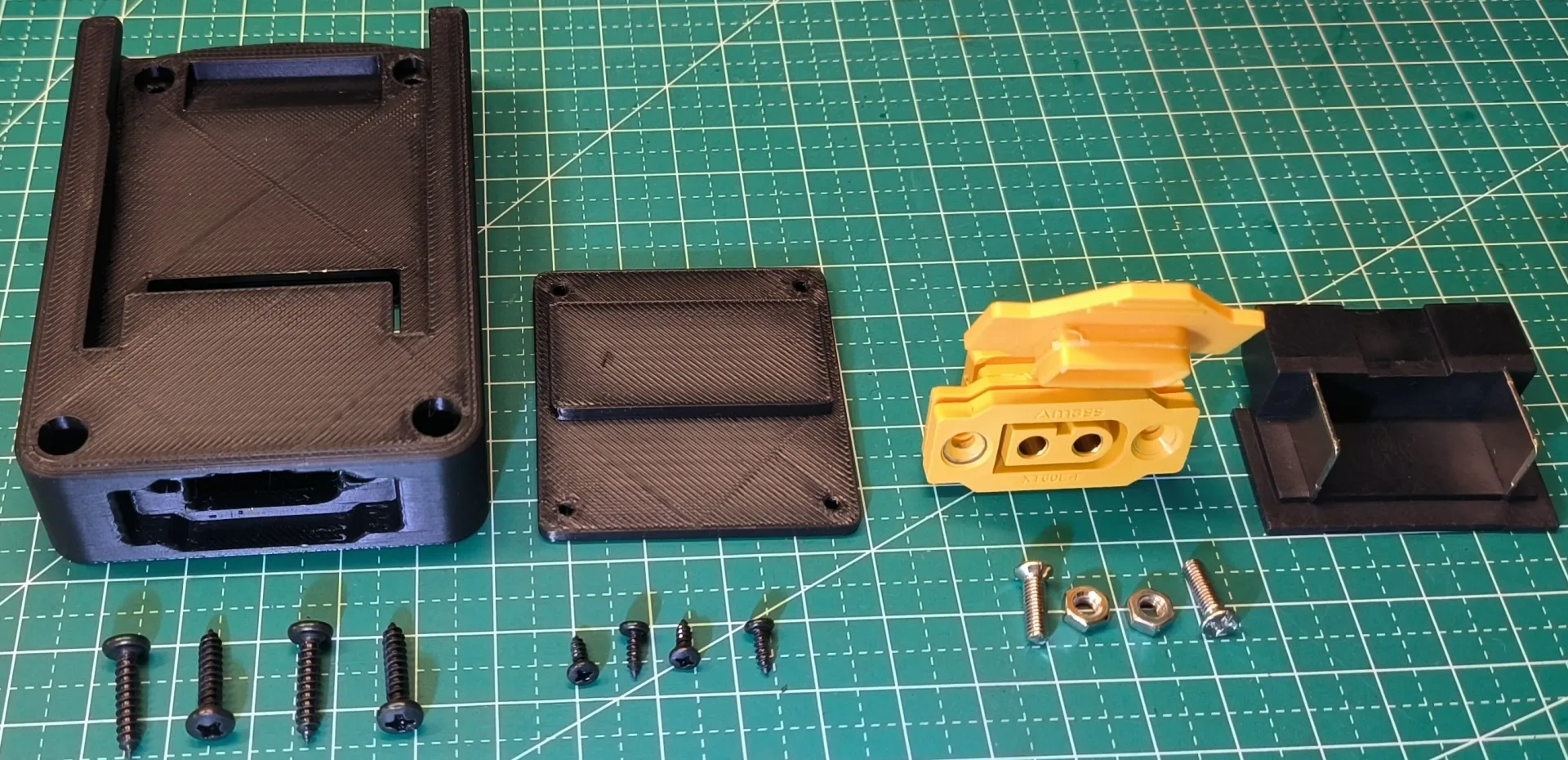

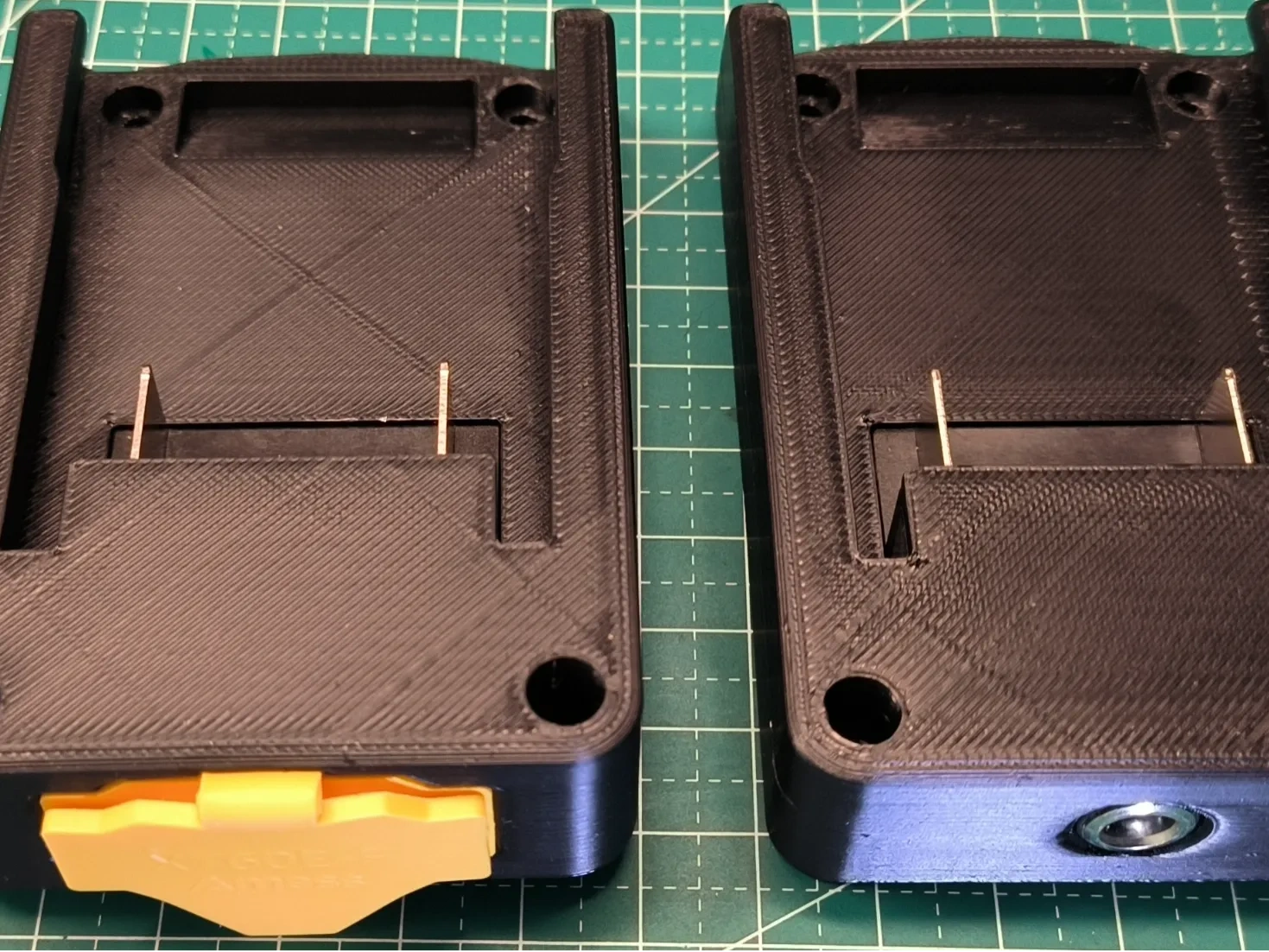

我设计的威克士电动工具大脚锂电池取电座，首先是XT60E-F接口的取电座。看下图全家福：

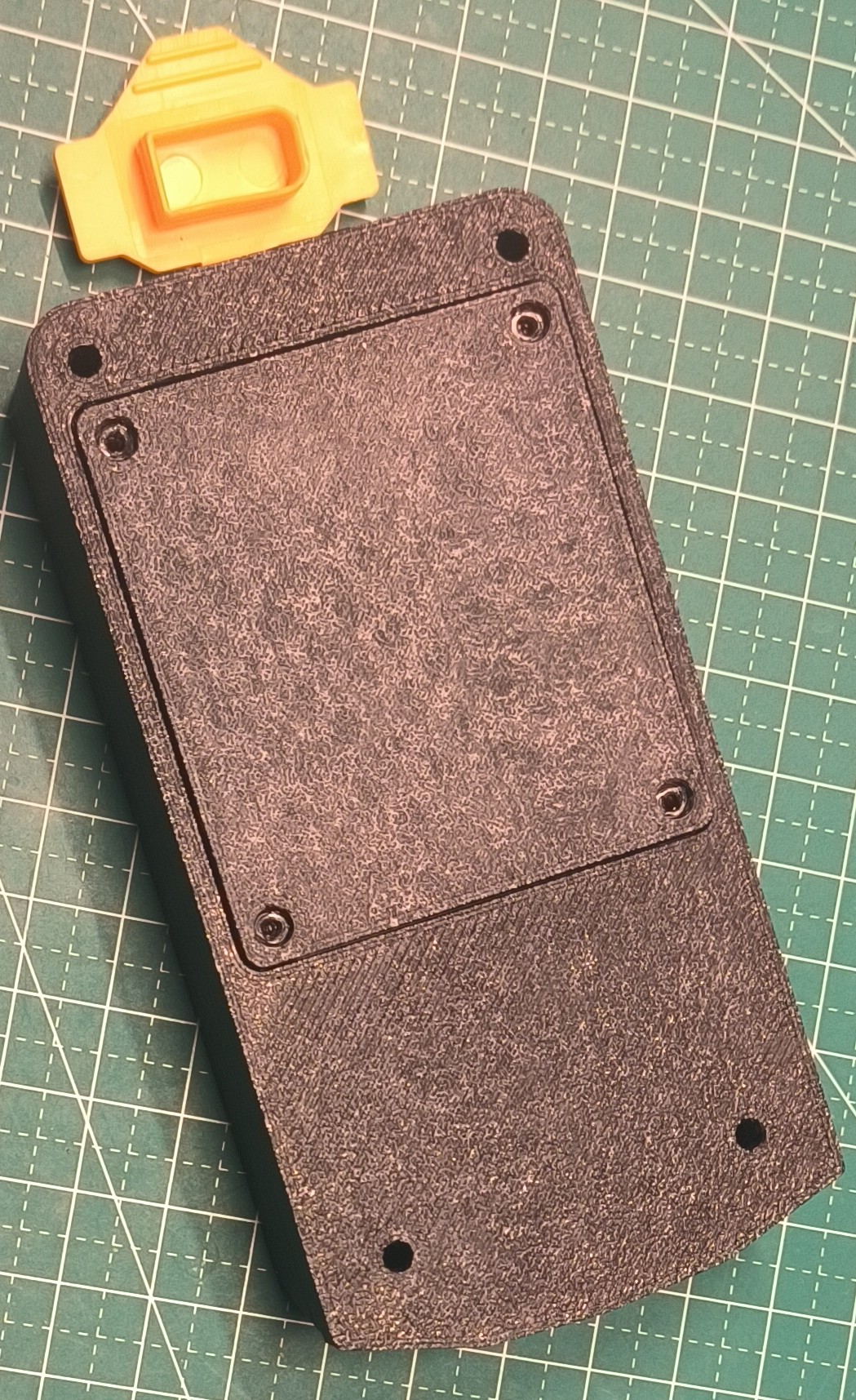

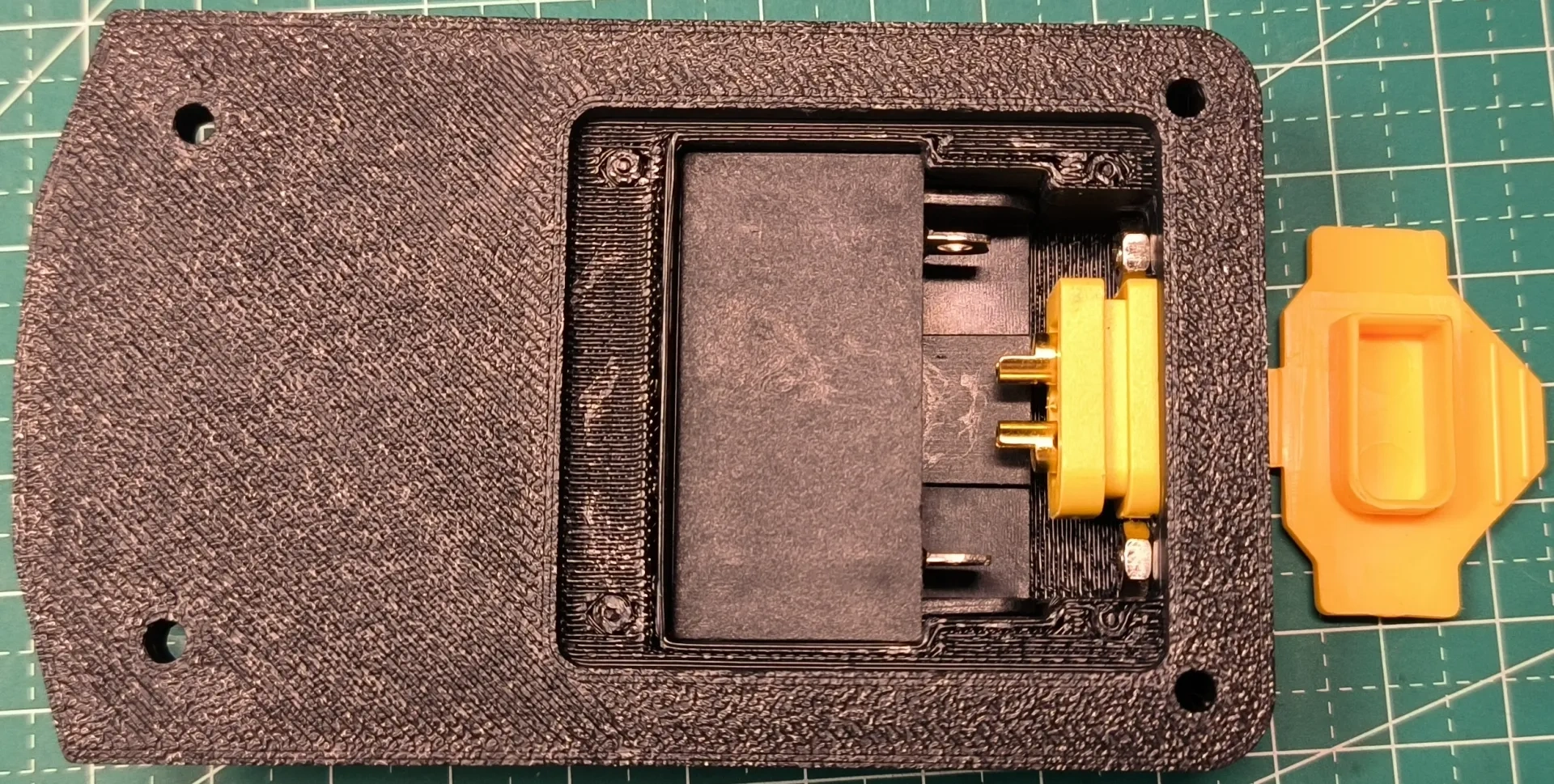

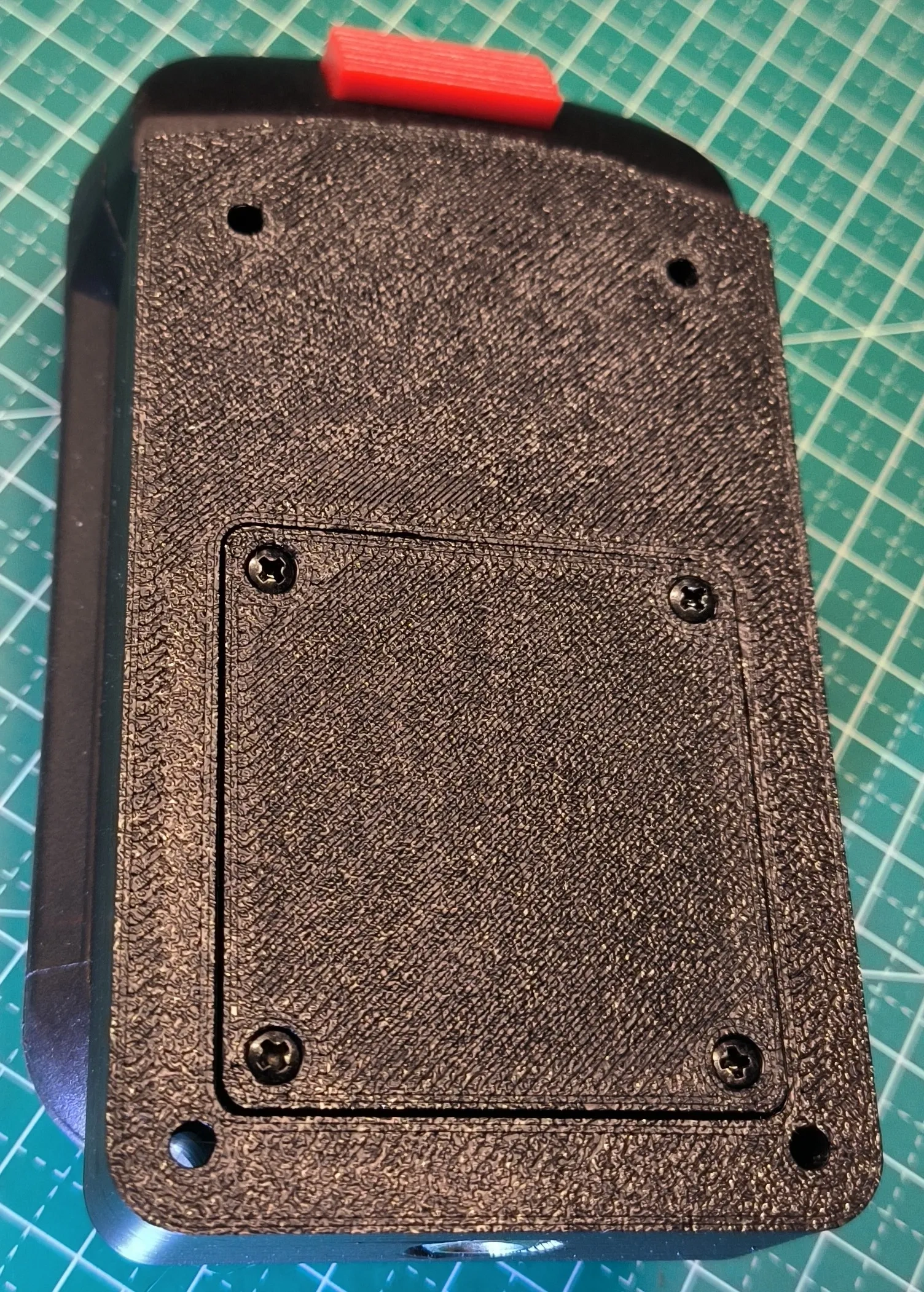

其中XT60E-F和威克士大脚取电插脚和螺丝需要购买，固定XT60是M3*10（最好是M3*15)不锈钢十字平头螺丝和螺母，下盖板是M2*6铁黑大圆头自攻螺丝，固定取电座的是M3*14铁黑大圆头自攻螺丝。装配如下图：

XT60E-F带上防尘帽在户外使用可以保护接口。

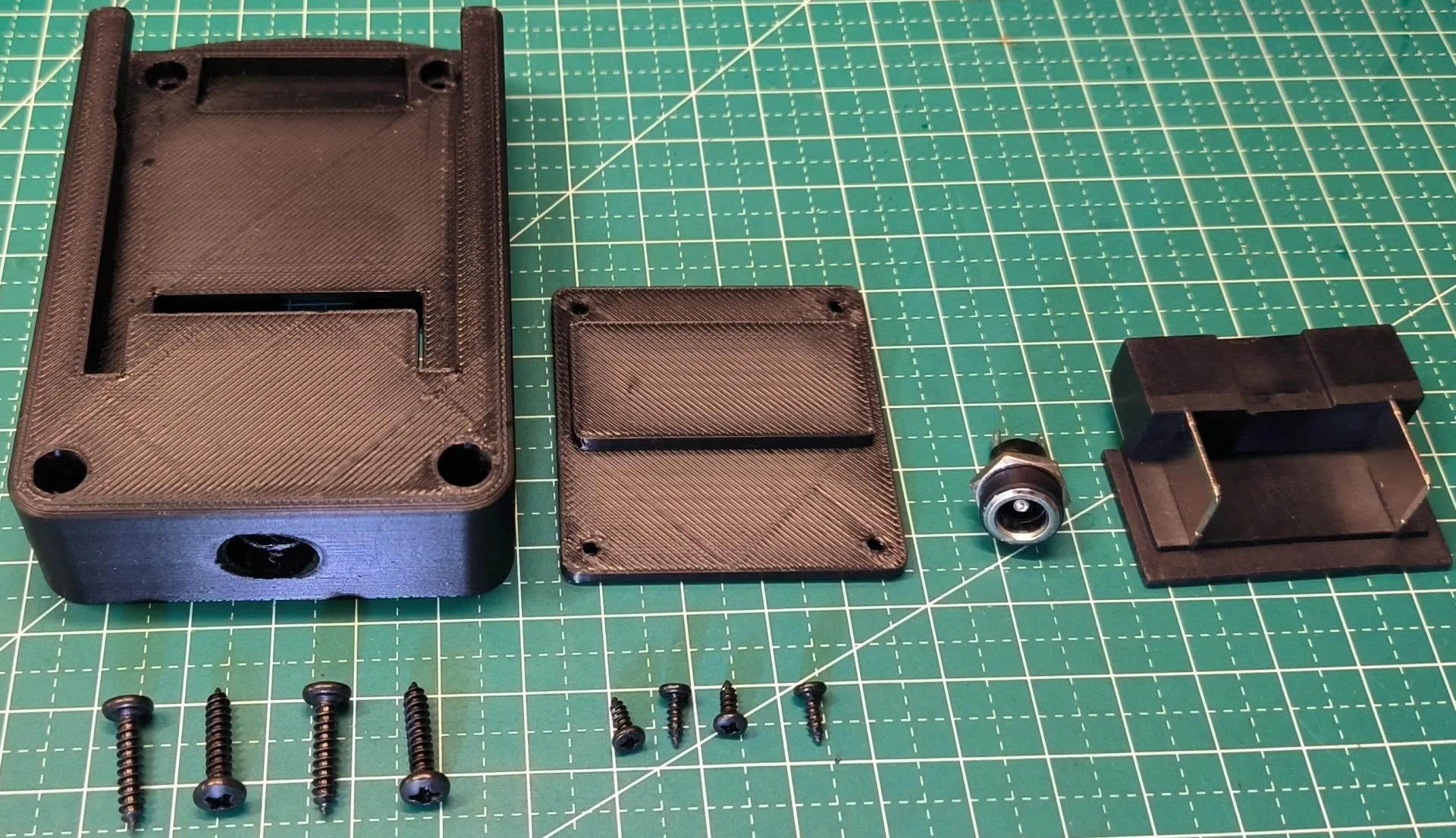

其次是DC-022B接口的取电座 全家福如下：

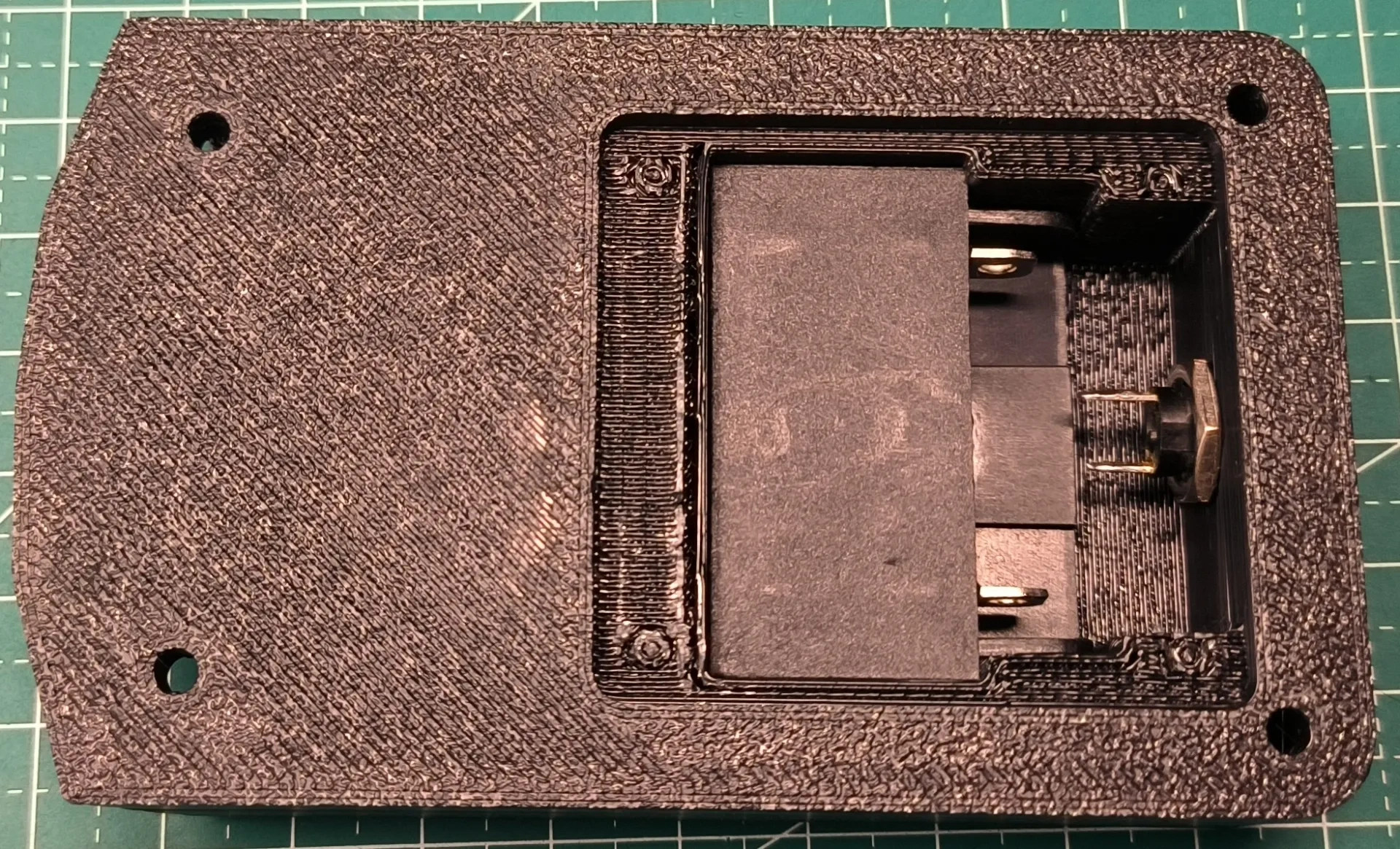

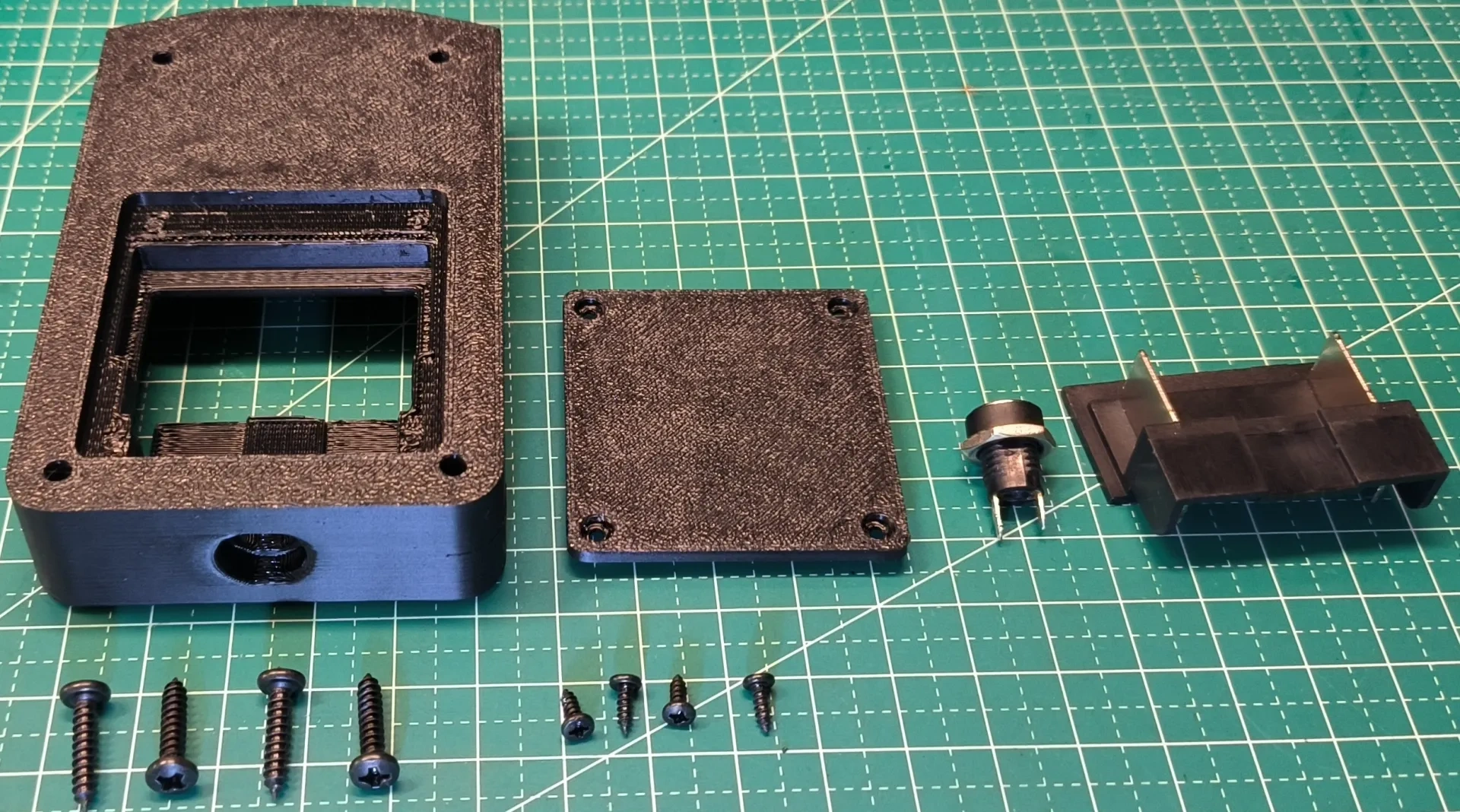

DC-022B母座和威克士大脚取电插脚及螺丝需要购买，螺丝是M3*14和M2*6铁黑大圆头自攻螺丝，装配如下：

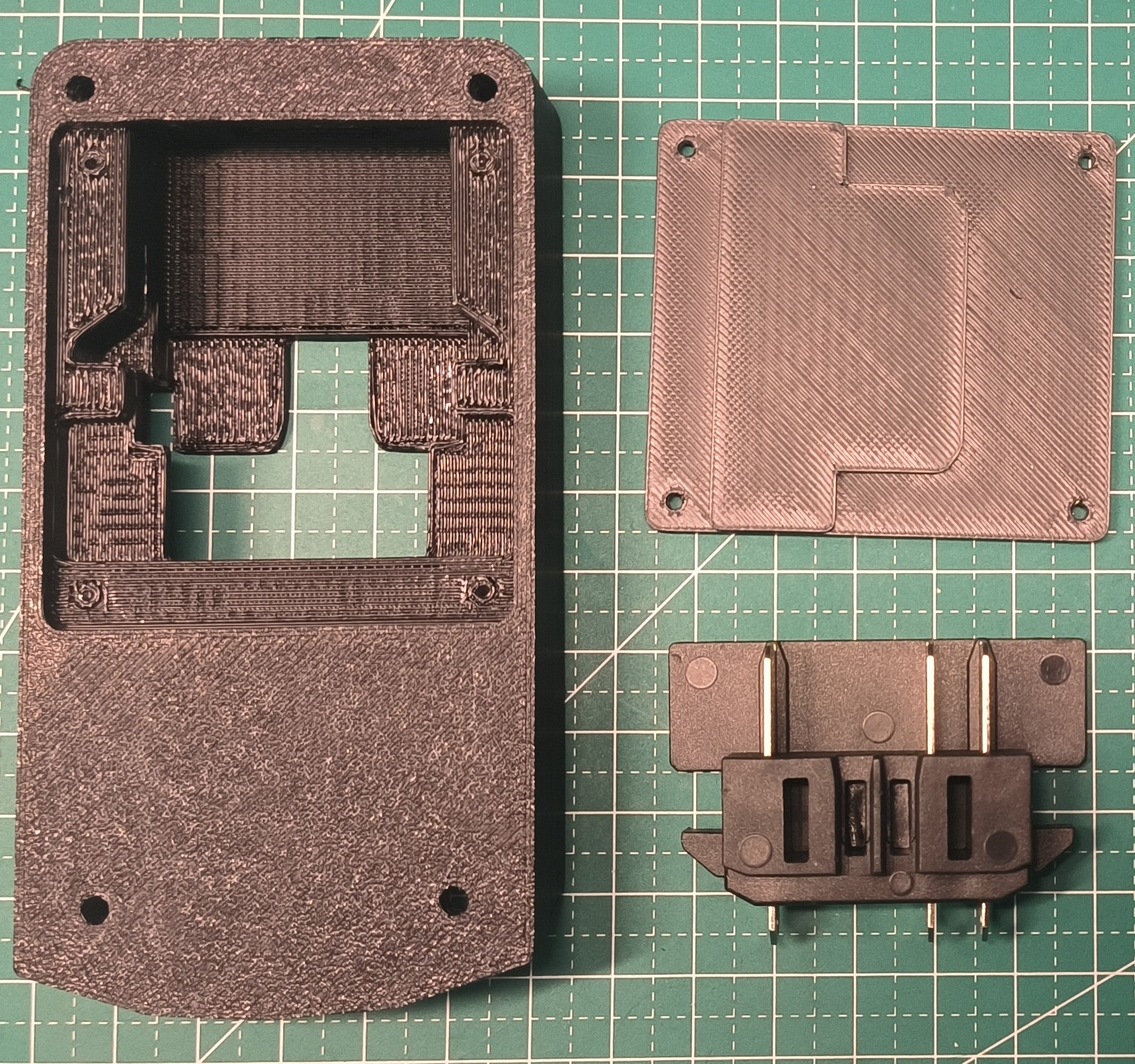

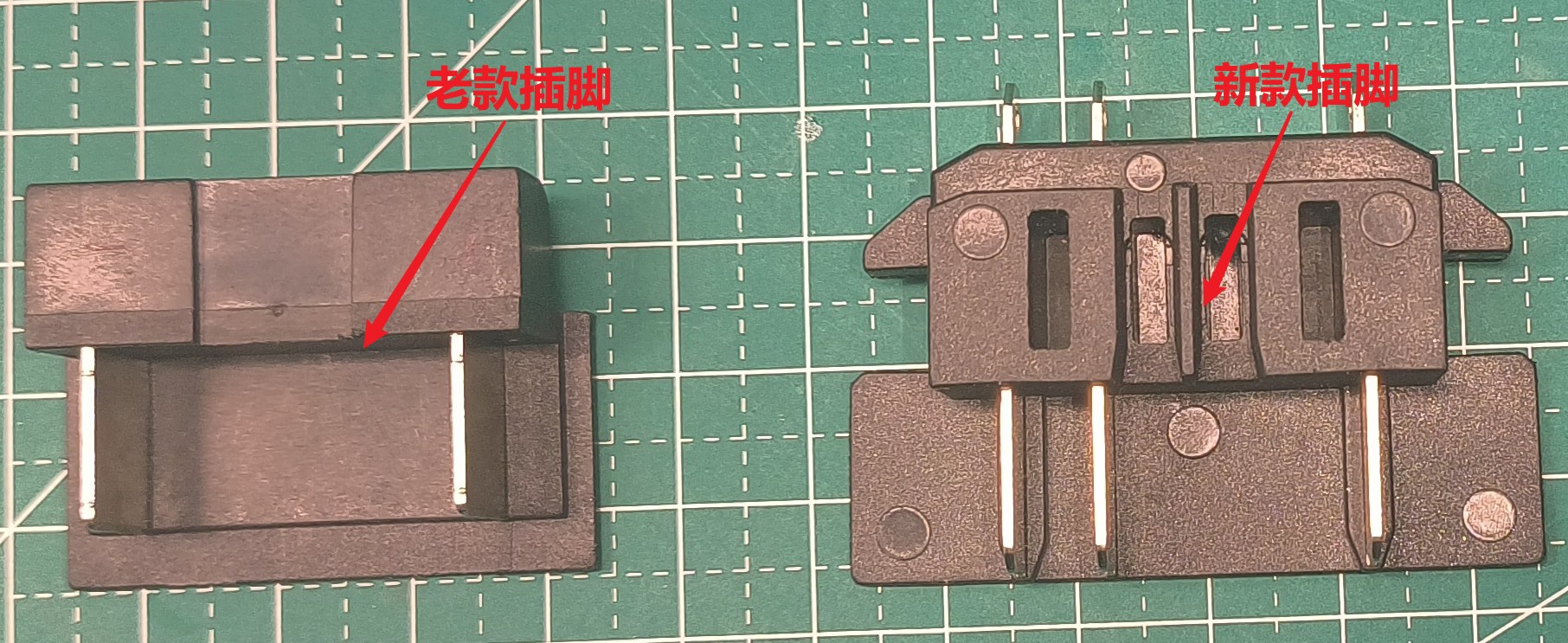

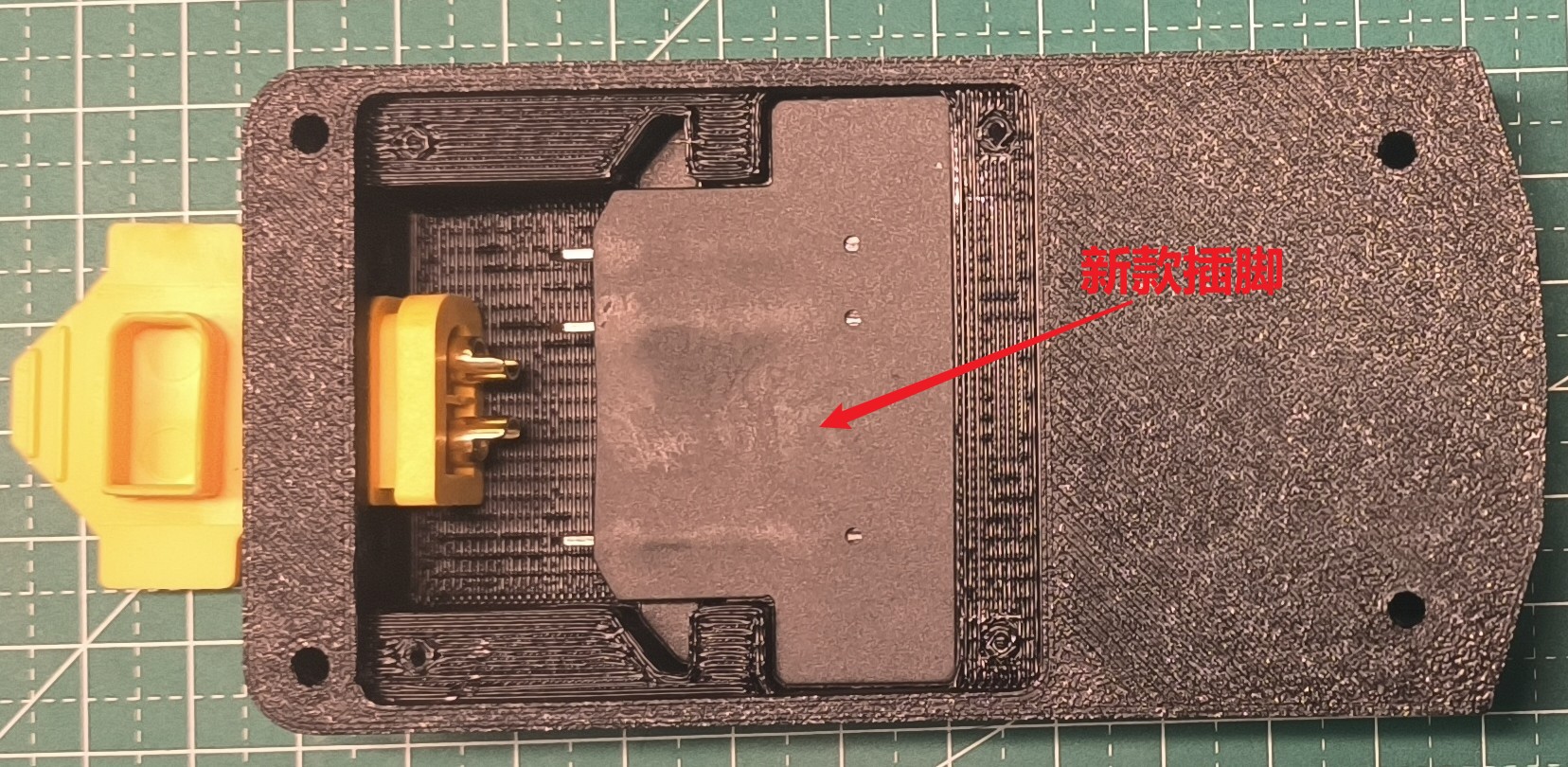

有网友希望制作新款插脚的模型，现在来了。见图：

新款插脚的配置文件是第二个。

DC接口的模型还可以不用DC-022B母座直接将电源线引出，这就不用上图了。

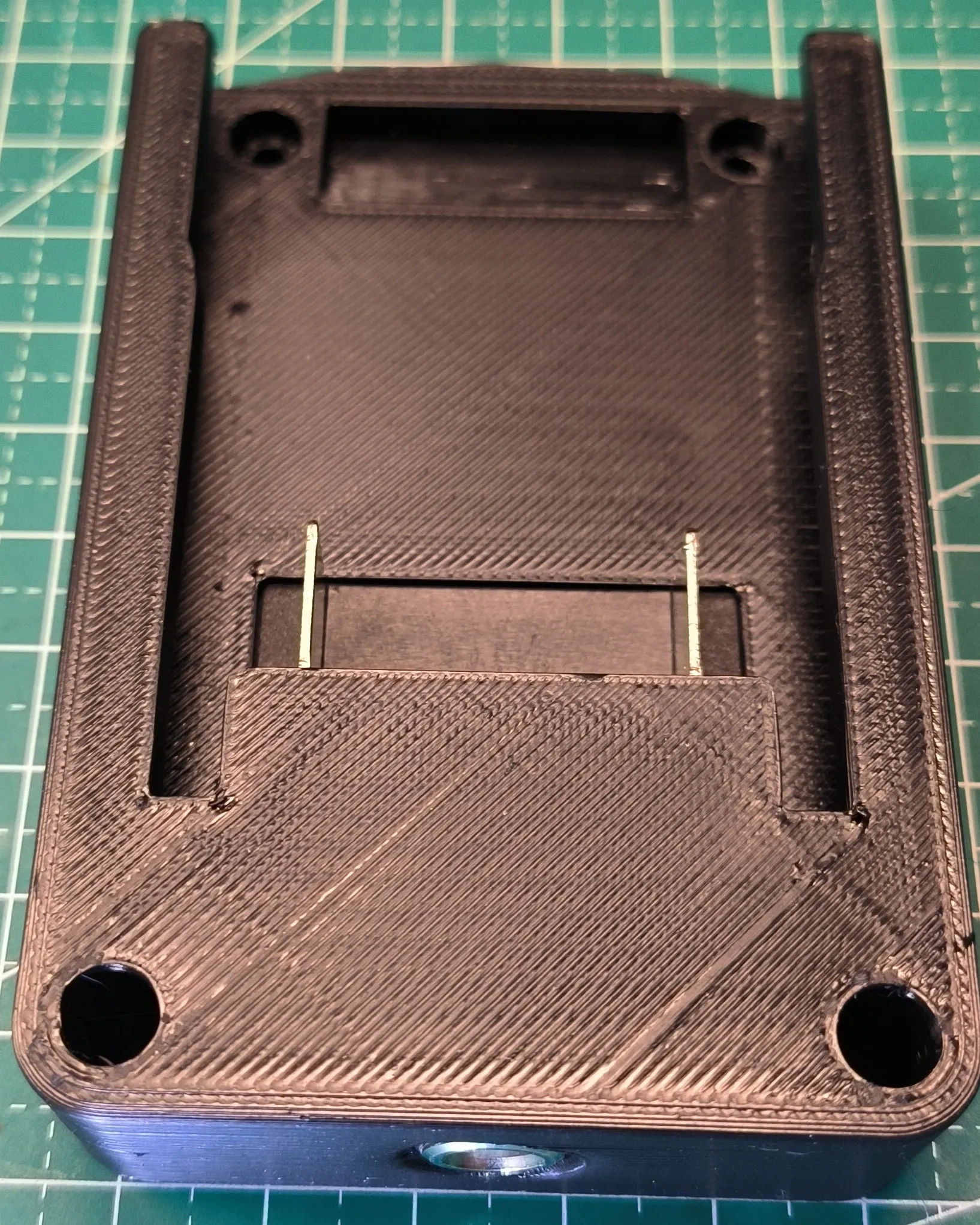

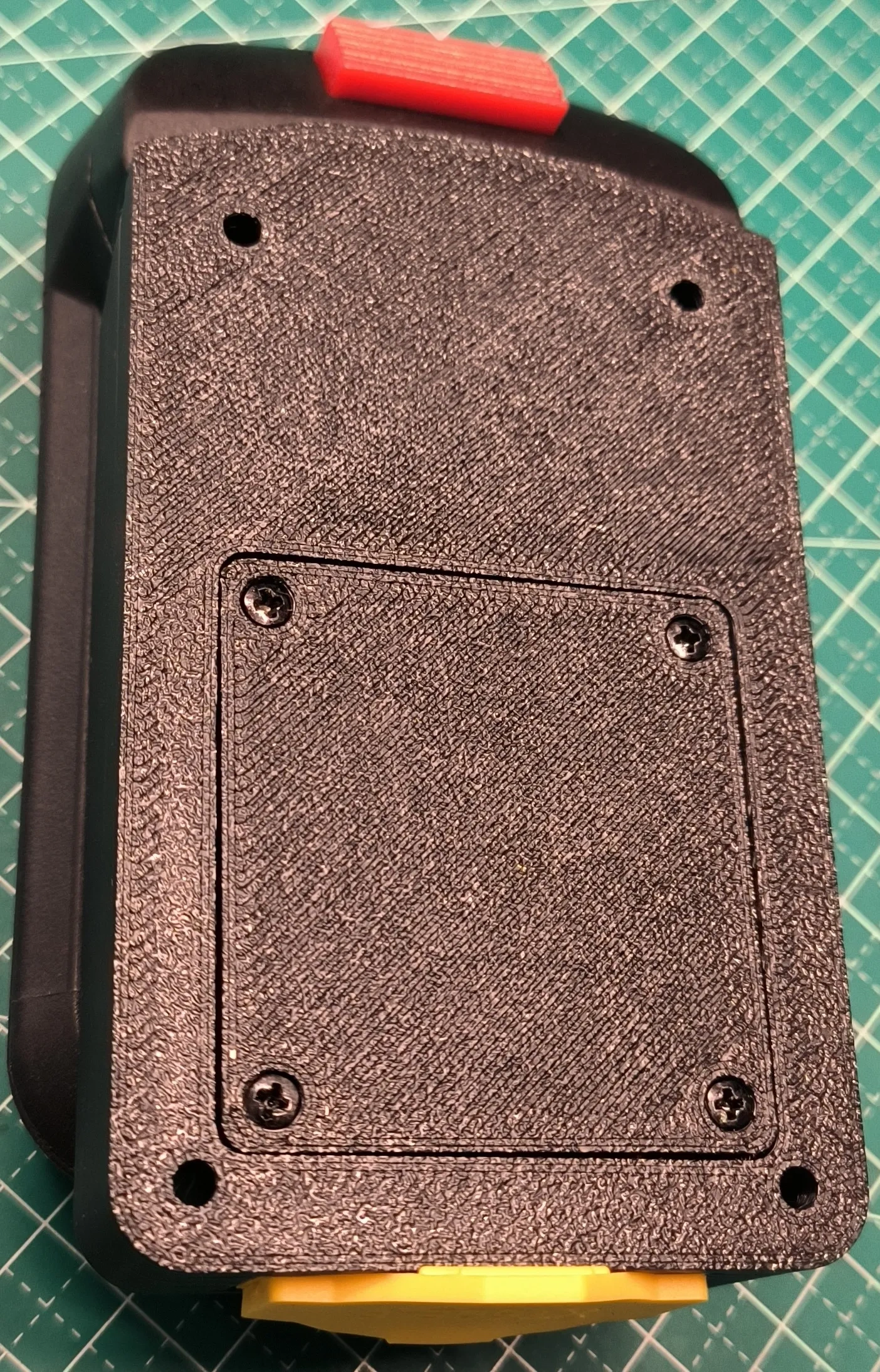

最后，按照图片装配后，焊接正负极线（千万不要搞错）就可以使用了。有兴趣的可以下载打印，谢谢！！！
