Descrição
775砂盘机之前那个模型的升级版。做了2个版本由于887电机不太好找，所以只发了775版本的外壳，图片中黄色旋钮的是775电机版的外壳
角度尺仅供娱乐，随便画的。电源输入使用DC5521大电流金属母头。
打磨平台和主电机外壳使用M6螺丝连接，中间需要塞入M6螺母，可以调整距离，也可以用更长的M6螺丝可以把打磨平台拉的更长。
可以横置摆放，也可以竖直摆放。
防尘罩和打磨平台连接转轴用M3*6自攻螺丝，下面表格忘记写。
安装参考视频：
需要以下材料。
| 775/887电机 | 通用型 | 1个 | 动力电机 |
| 热熔螺母 | M3*8*4.5 | 4个 | 砂盘固定用 |
| 热熔螺母 | M6*10*8 | 3个 | 固定打磨台用 |
| 304不锈钢圆头螺丝 | M6*40 | 2个 | 打磨台与主电机连接可调整距离 |
| 304不锈钢六脚螺母 | M6 | 2个 | 打磨台与主电机连接可调整距离 |
| 船型开关 | KCD1-203 6脚3档 铜脚 黑色 | 1个 | 正反转开关 |
| 304不锈钢蝶形螺丝 | M6*20 | 3个 | 打磨平台调整位置用 |
| PWM调速器 | 5-16V10A | 1个 | 调速用 |
| 304不锈钢十字圆头自攻螺丝 | M2*8 | 8个 | 固定底壳 |
| 法兰联轴器 | 5MM内径 | 1个 | 电机轴连接砂盘用 |
| 304不锈钢杯头螺丝 | M3*8 | 4个 | 锁定法兰联轴器和砂盘 |
| 4寸植绒布砂纸 | 4寸100MM | 通用型 | 打磨用 |

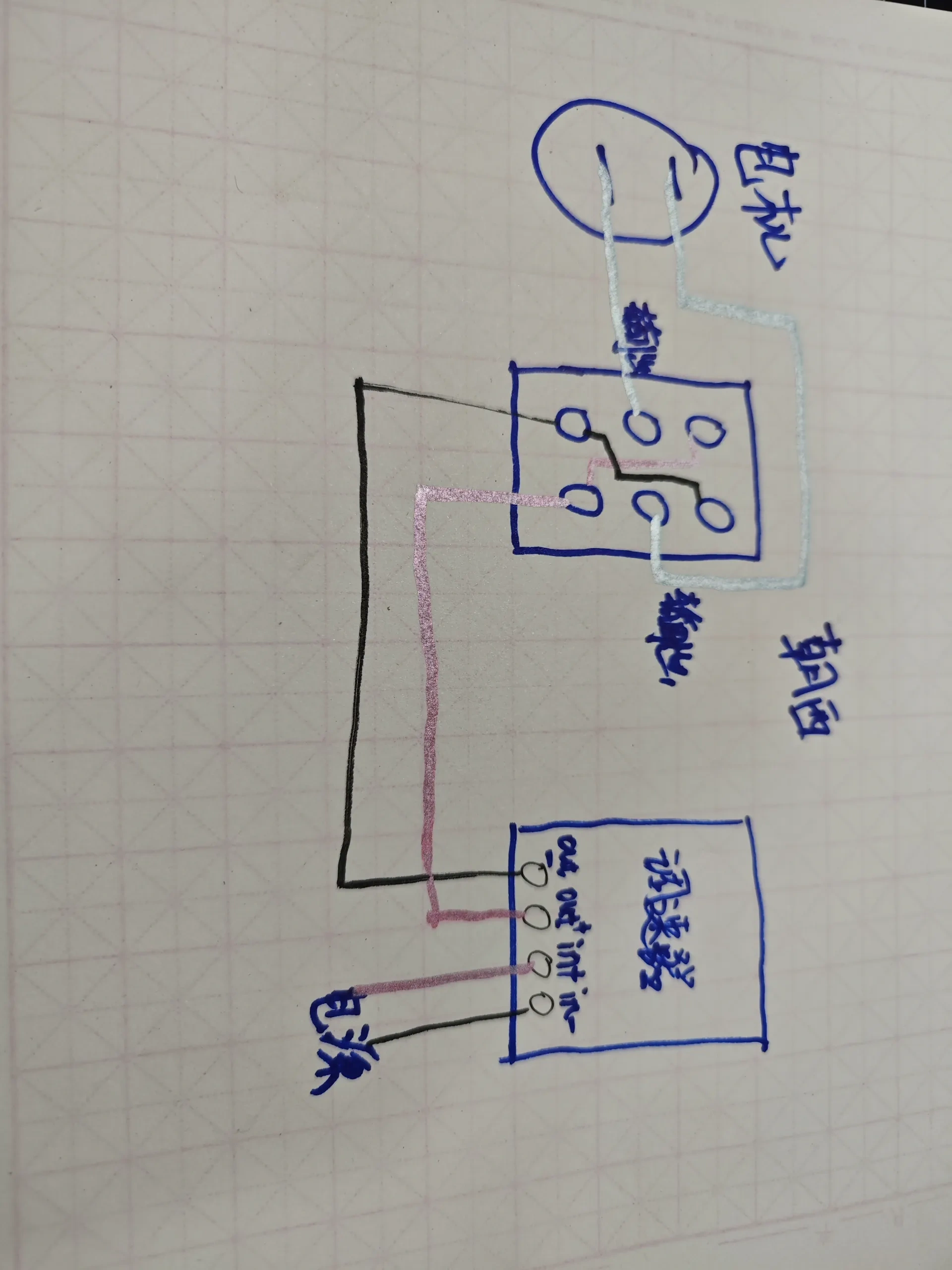

电机正反转与调速接线参考：

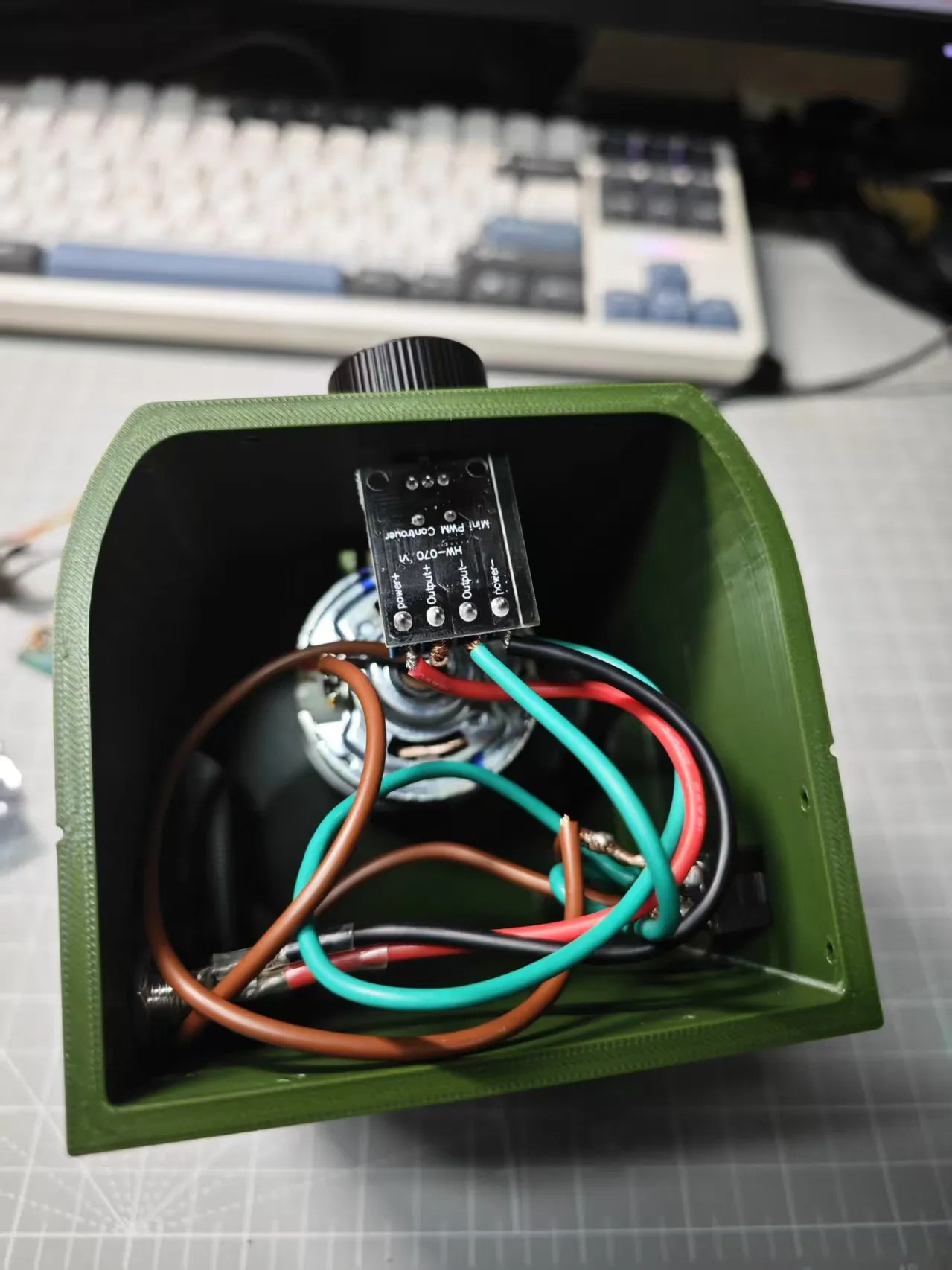

内部参考:
