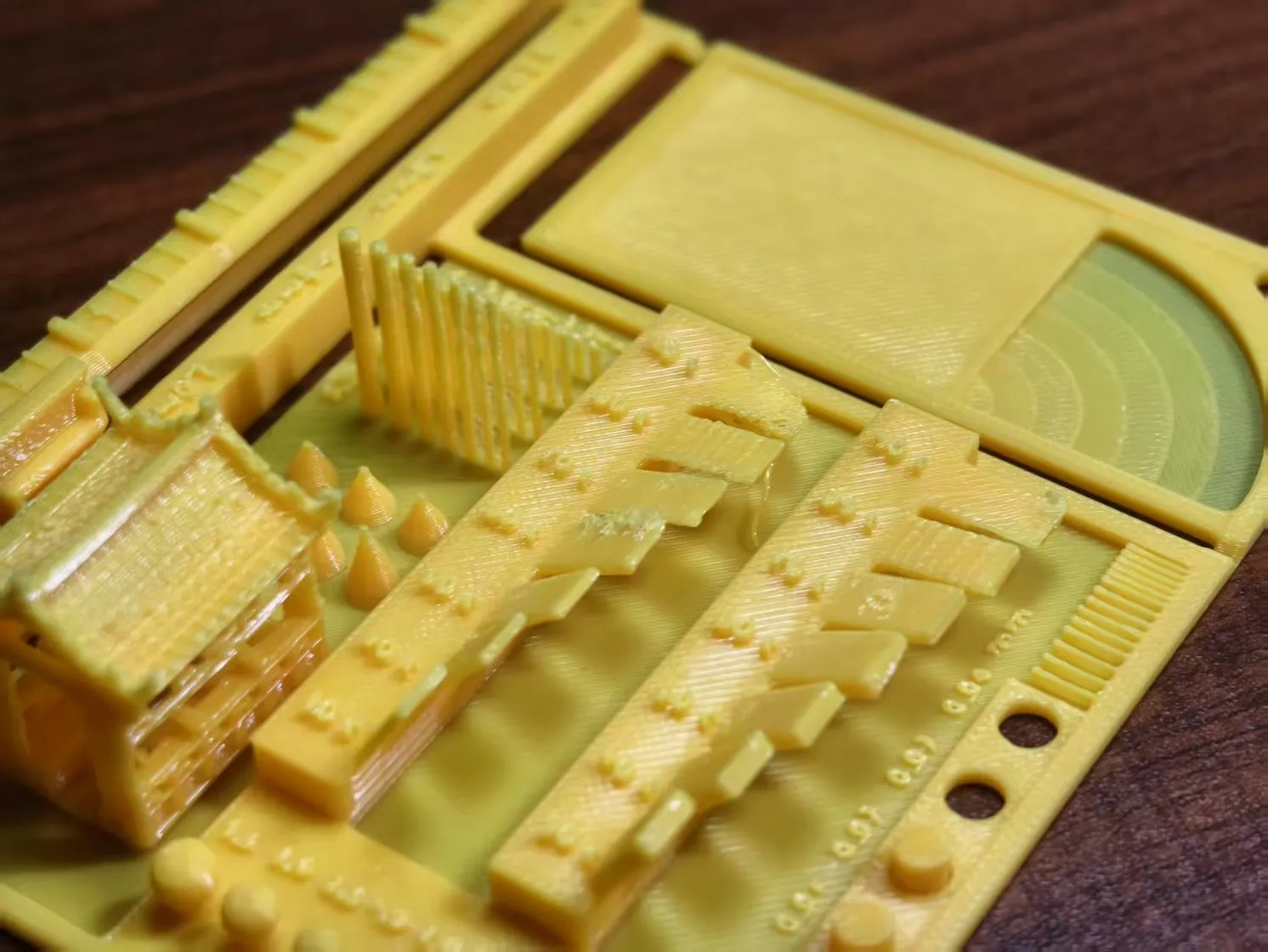

基础11项耗材测试模型

之后还会有进阶20项测试，包括象脚补偿，桥接等等一些进阶的测试，帮助大家理解fdm3d打印以及进行模型的创作。

交流群：v：wannawowblm

ps：自己做的一个测试模型，用来测试耗材以及调配的情况。总结了半年来玩模型的经验进行的制作，尽量做到了涵盖新手或者基础需要注意以及了解的基础知识。

注意：

*是耗材测试模型，肯定会有测试部件打印质量的表现测试，请不要因为测试部件效果不佳或者翘边，拉丝等等而给配置差评，感谢。

*模型上数字属于0.4极限的细节大小，有些耗材可能会出现打印不清楚的情况。比如图片里的黄色耗材，有些数字打印就不是很清楚。

如果有测试方面的疑问请评论，大部分应该都能给大家解答。

接下来我会讲解下每个部分的详情以及我的理解：

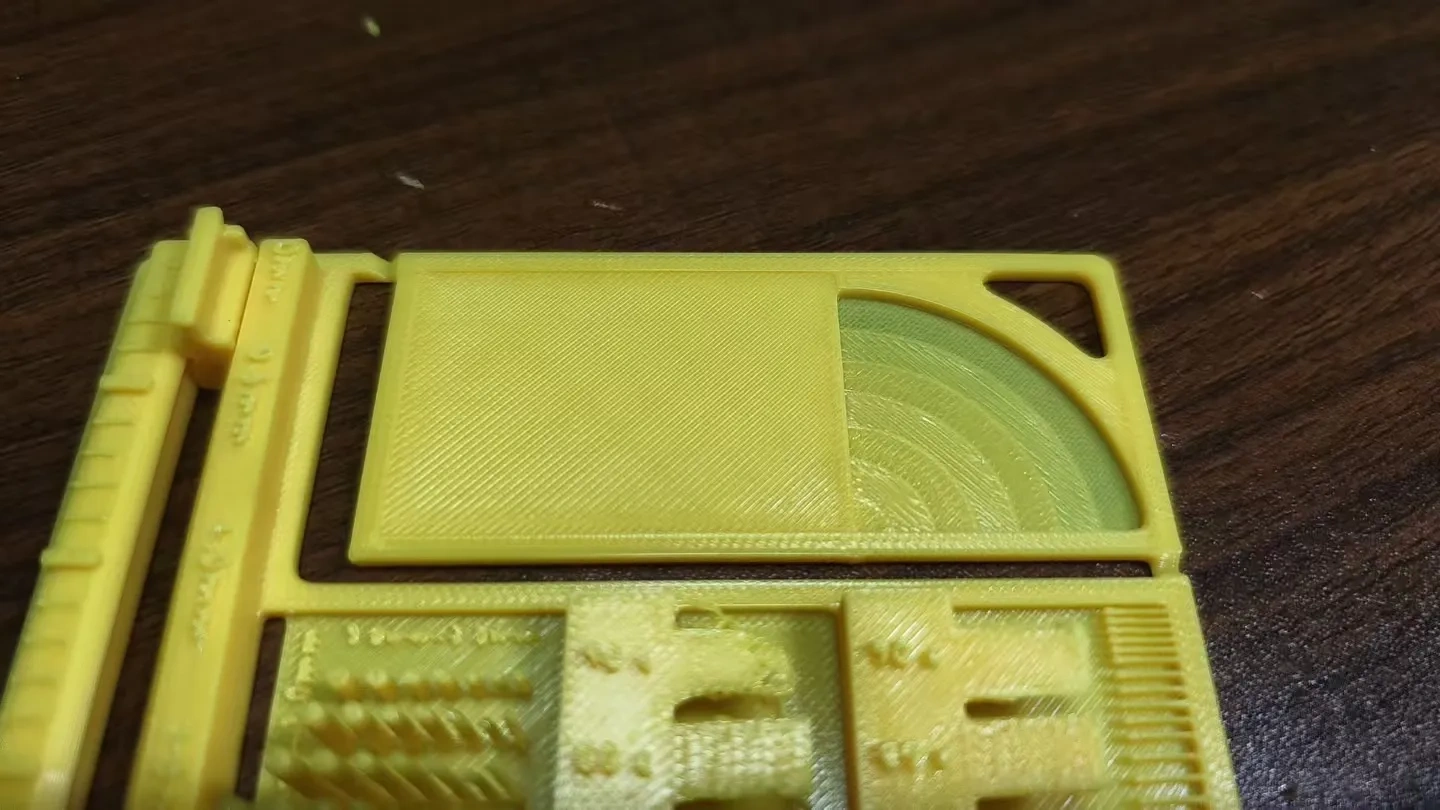

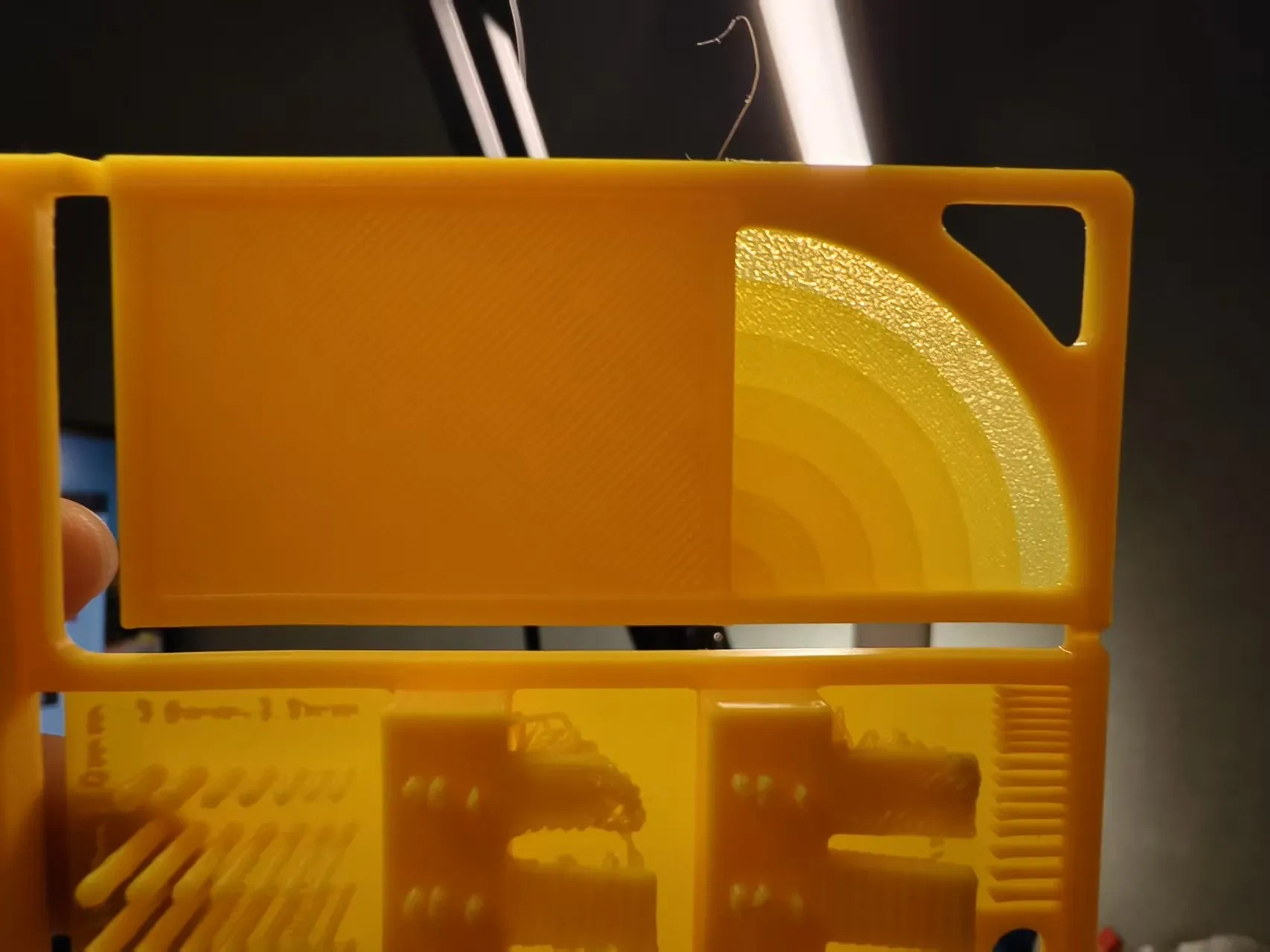

测试1：耗材透光性

打印需要添加灯光的模型，需要考虑透光性，一般来说petg透光性好，matte 哑光等透光性差。

深色（黑，灰等）透光差，白色几乎任何耗材都可以透光，表现出不错的效果。

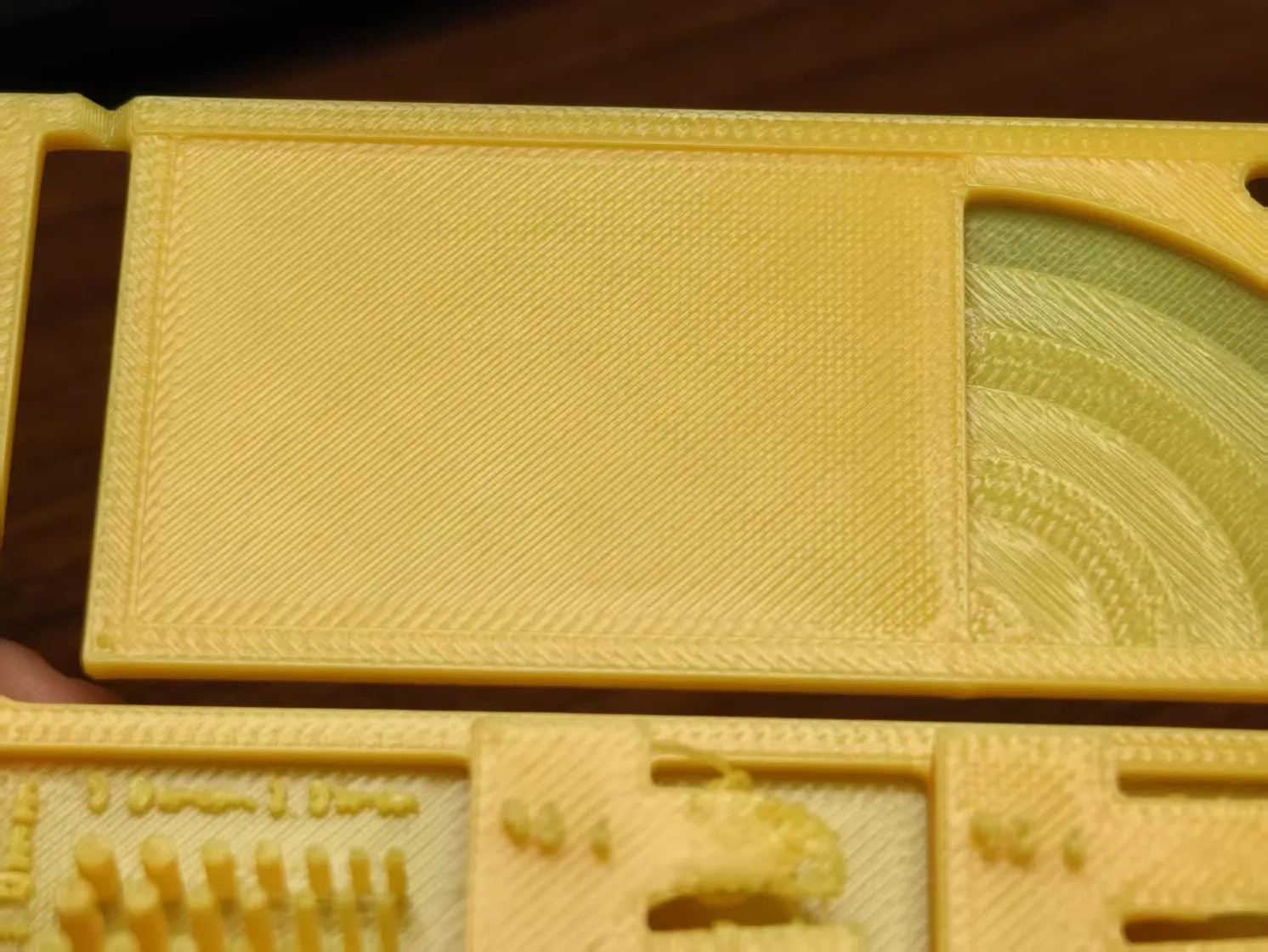

测试2：流量以及表面表现

其实大部分时间不会出现这方面问题，正常来说，表面没有非常明显的凹凸感，较为平滑，不会出现缝隙即可，不需要追求完美。

如果出现了坑洼或者结块，请检查耗材温度是否合适以及流量是否过多或者过少。

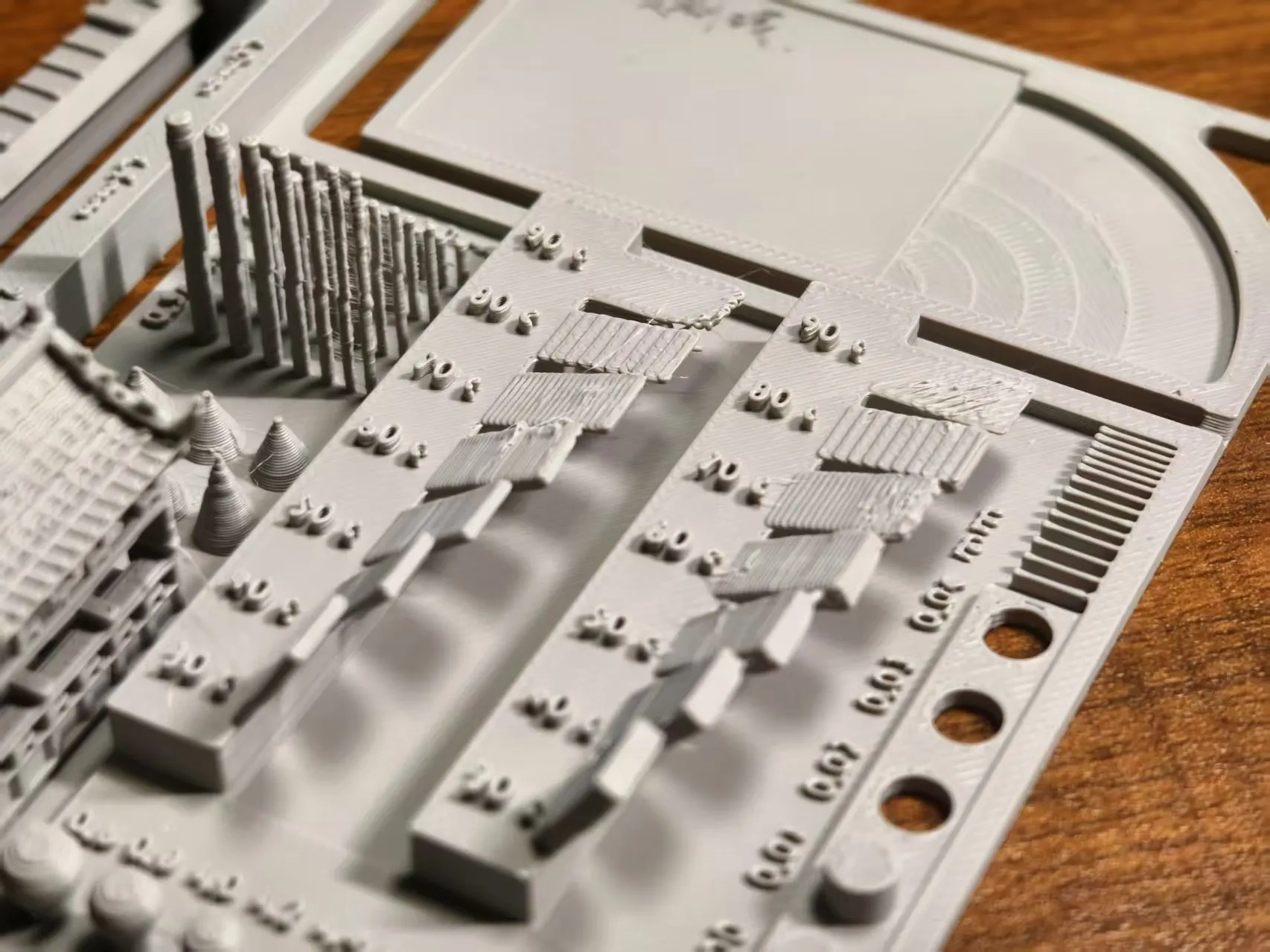

测试3：倾斜/悬垂测试

这里我把每个角度进行了分离排列，（90 80 70 ---30）

一般来说，角度越大，问题会越严重，所以一般倾斜角度大于25度就要加支撑（但是这并不绝对），但是有些耗材需要40度，有些则15度都可以。

较好的表现（bambu pla basic）在90度（倾斜角度为0）时，在0.25以及0.5零件高度的情况下，其顶面都较好的形成了长方形表面，较好。

中等的表现（在多多上的20一卷的petg） 在80度（倾斜角度为10）时可以正常的打印，但是在在90度（倾斜角度为0）时，表面形状无法维持。综合来说，在我使用的耗材里面变现中等。

一般来说，变现较差时，如果不加支撑，则会出现局部的严重炒面。

如果耗材在这个部位表现较好，则打印复杂模型的成功率会极大的提升。

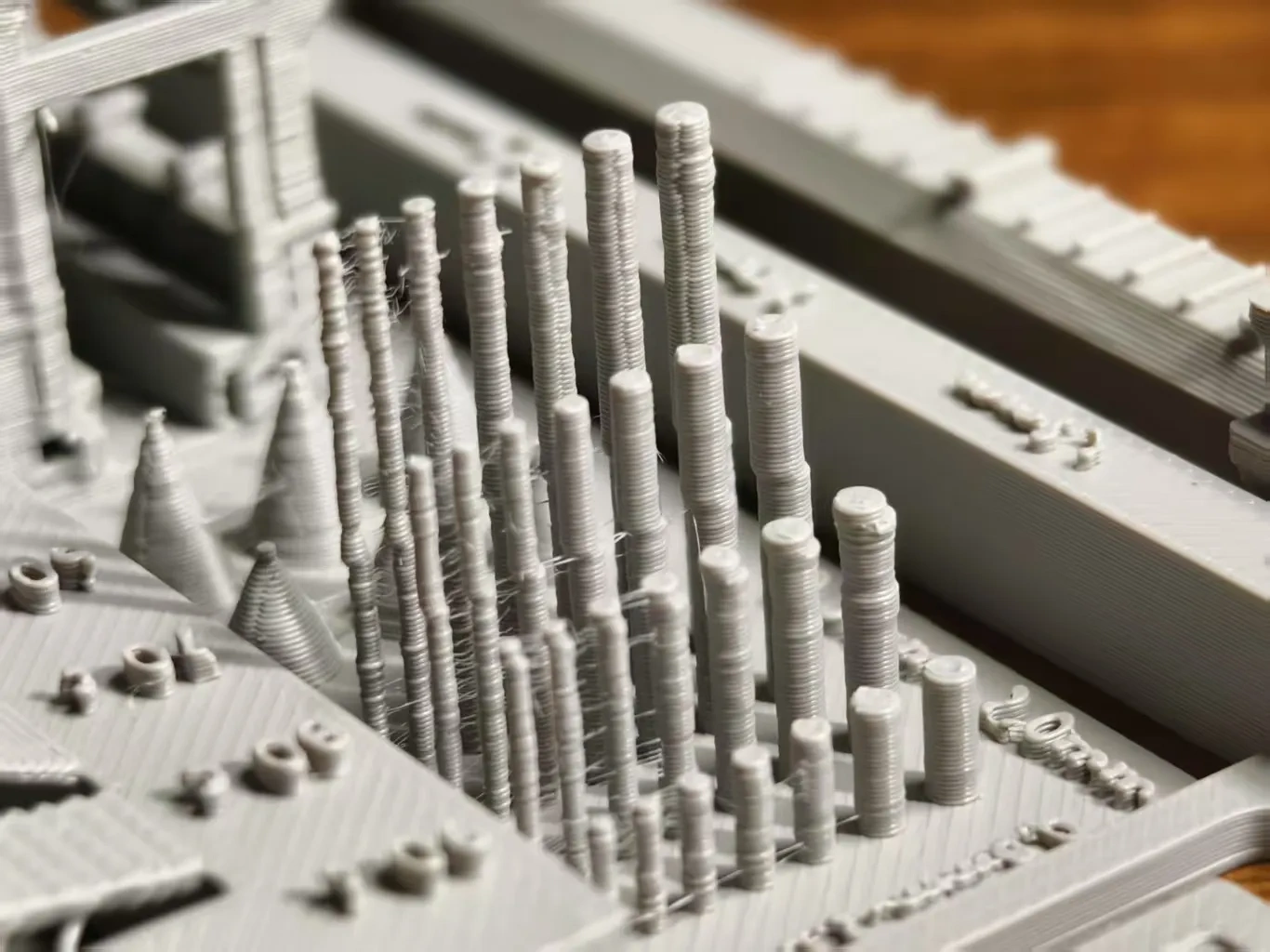

测试4：摇晃（我也不知道这个应该怎么起名字）

一般在模型又细又高的时候，会出现摇晃严重而导致打印质量较低的问题。

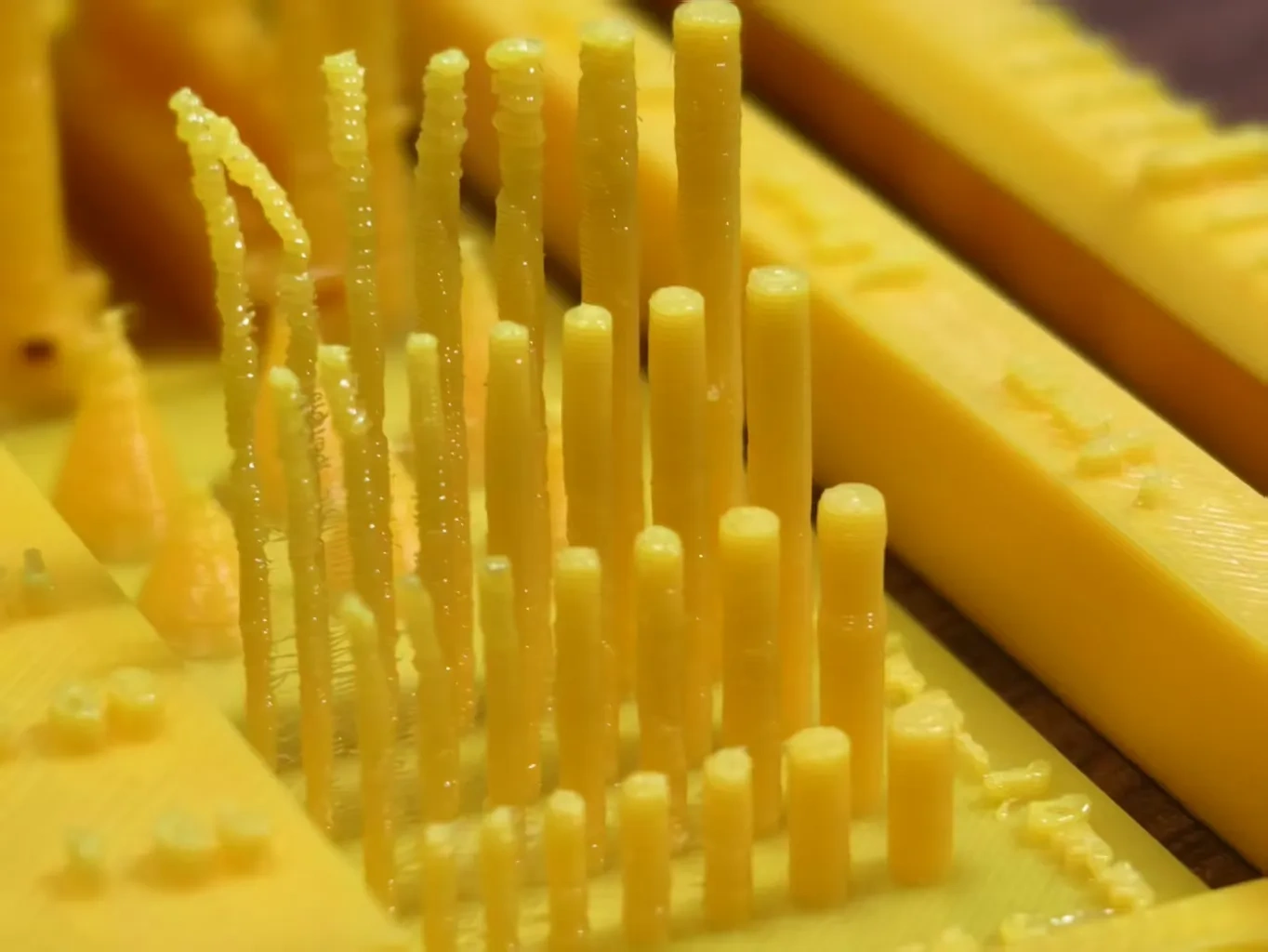

如下图，左边是0.6mm直径的柱子，右边是2mm直径的柱子。

很容易发现，在柱子直径较小时，随着高度增加，打印效果会越来越差。

这个效果会随着柱子的直径增加逐渐的优化。

出现这种效果与温度以及耗材本身强度有关，几乎所有耗材都会出现这种问题，属于正常现现象，如果你的左边最高的第三根柱子变现较好，那么你的耗材则属于不错。适合打印细节较多的模型并且保持模型质量。

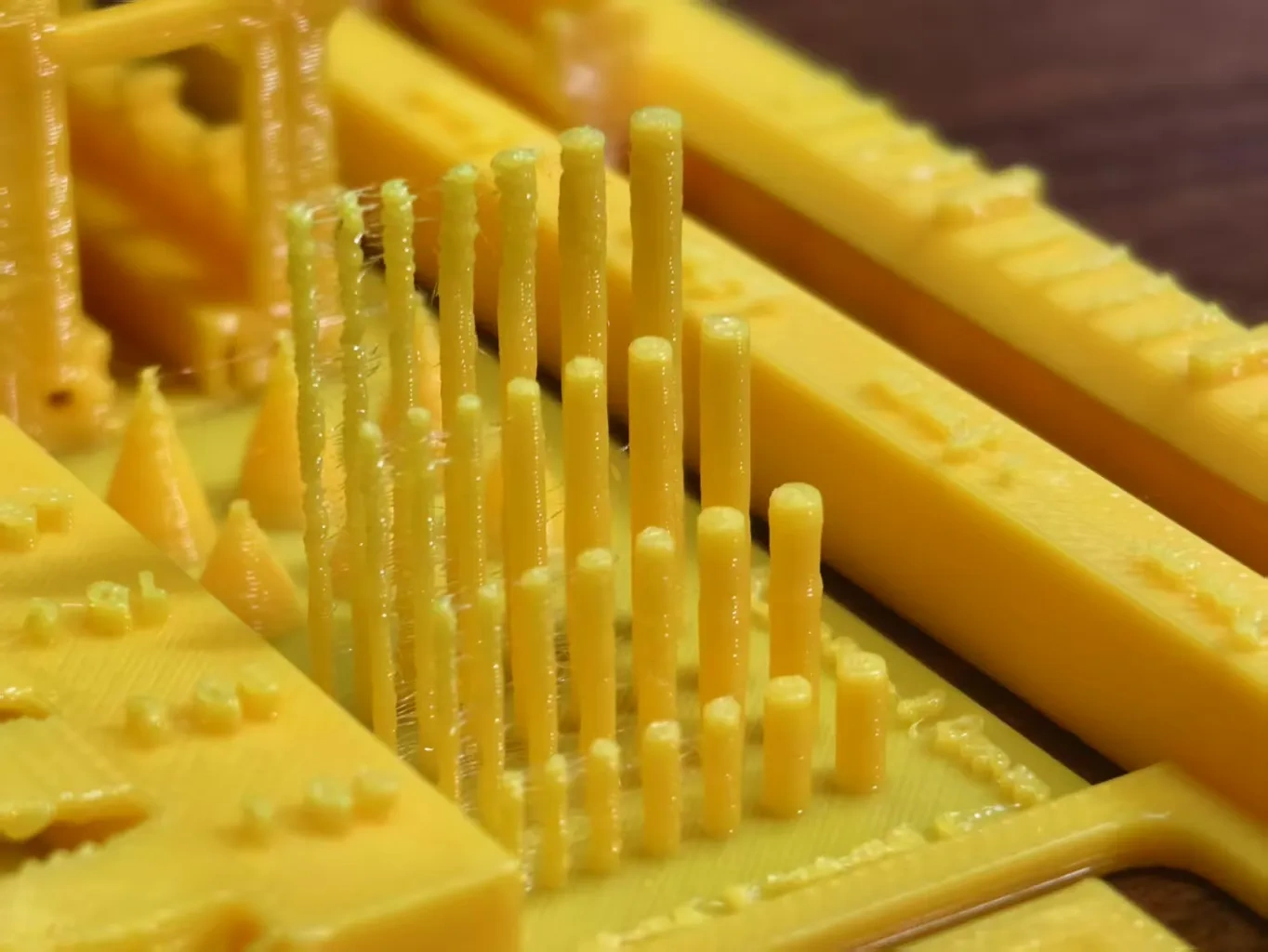

测试5，拉丝

*所有耗材都会有拉丝，温度过高必拉丝！

所以细节角度模型请使用较好的耗材以及调试没有问题的配置。

优化方法：合适的温度，降低速度以及选择好的耗材，一般般来说丝绸，petg拉丝表现不如pla（经验，可能是我有pla较多的原因）

拉丝解决方法: 打火机烧一下哈哈哈，但是模型太细不建议使用如下图：

在我是用打火机后，较细的柱子会发生倾斜，所以这个方法不适用于模型的细节处。

拉丝效果中等（有点反光，其实不如灰色的耗材）

拉丝效果较好

测试6：碰撞

这个一般会出现在a1系的机器，即再打印过程中，如果你的模型过于细，那么会出现中间断裂（打印头撞断的，测试5其实也是这个原因产生的）。如果端裂了，那么，你就炒面了哈哈哈哈。

解决方法：使用p1或者x1，再或者使用强度较好的耗材。降低速度（我感觉这个效果不好）一般matte，或者哑光容易撞断。

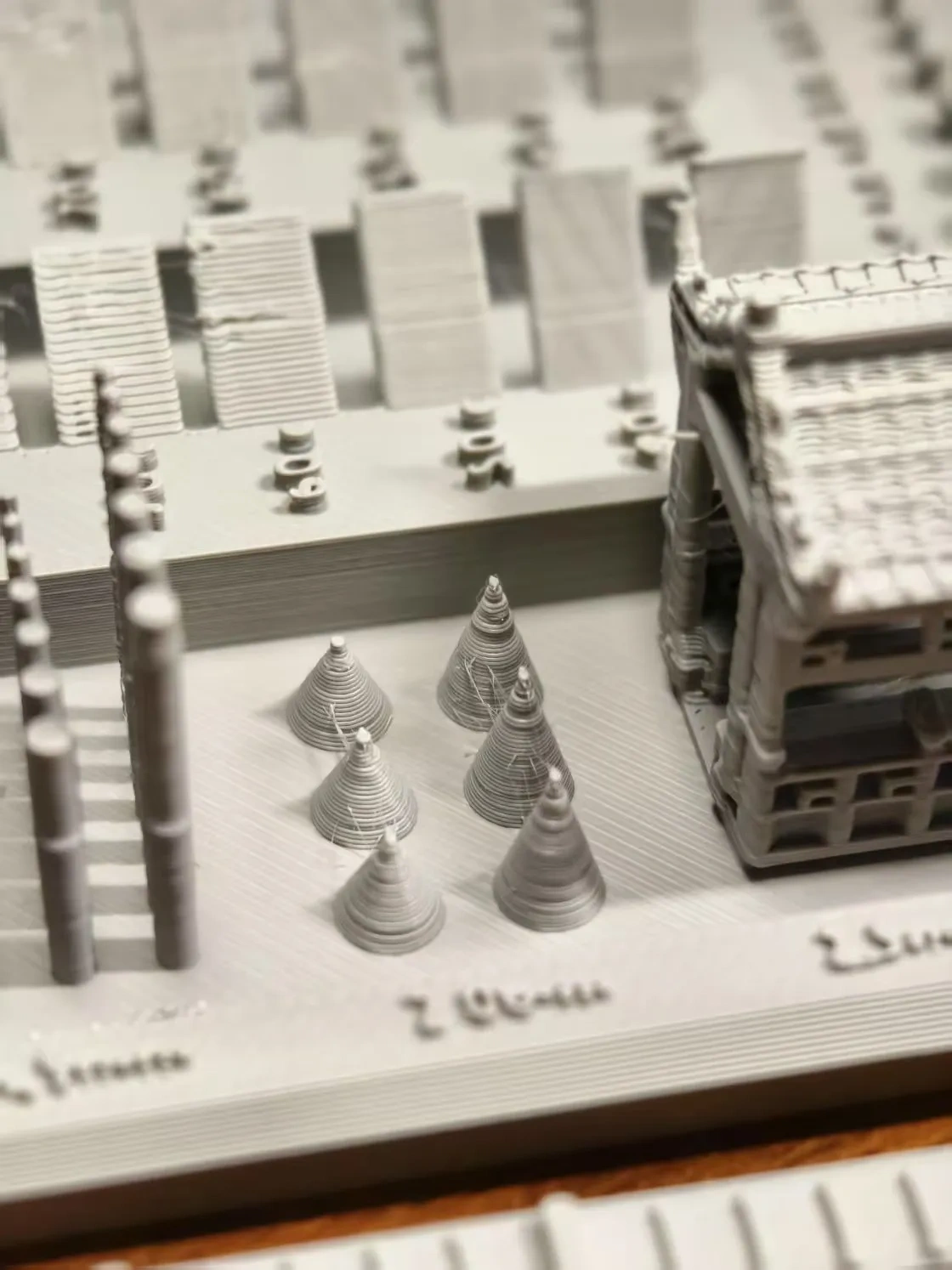

测试7：尖锥测试

这个好多测试都有，但是我不知道原因，反正我加上了，但是不知道怎么解释哈哈哈哈。

测试8:细节稳定性测试

图中灰色的效果较好，或者配置调配较好

如果你的测试排列整齐，没有断裂以及拉丝，同时尖端较小，每条线之间排列较为平行，那么属于表现较好。像图中的黄色部分，排线并没有很是规整。

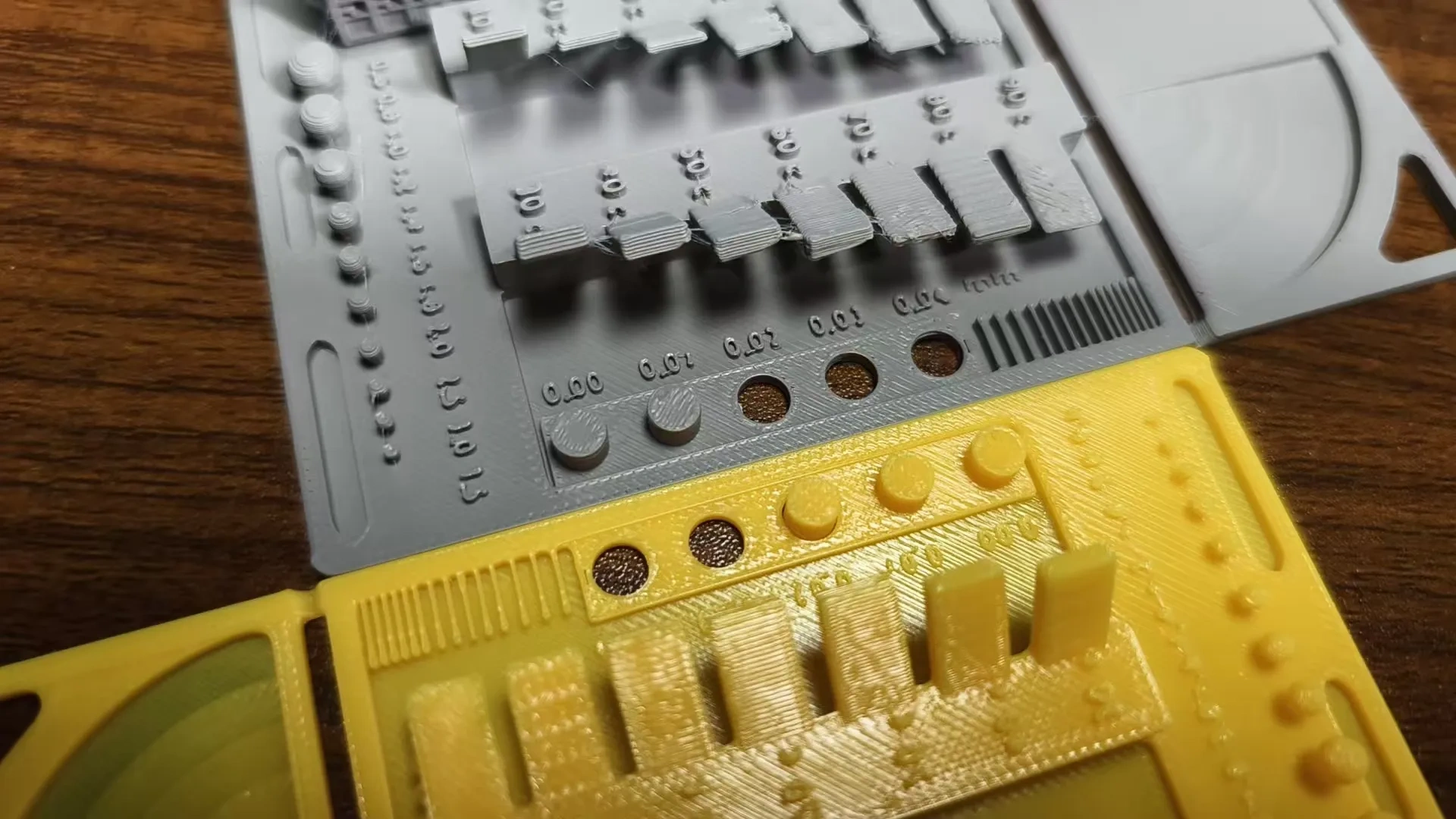

测试9：打印公差

说白了就是测试你的耗材能不能较好的表现打印中的间隙，如果你的耗材表现较差，那么像是中国龙这样的铰链玩具，或者指尖陀螺，就会出现关节处无法转动的情况。

一般来说，丝绸耗材的公差较大，petg公差较大

注意：温度过高公差一定过大！！！

如图中，灰色表现较好，在0.02mm的间隙圆柱可以直接穿过。黄色变现不错。0.03mm间隙可以穿过。一般来说，你的测试0.03或者0.04通过，就可以打印mw上绝大多数的关节玩具，指尖陀螺等等。

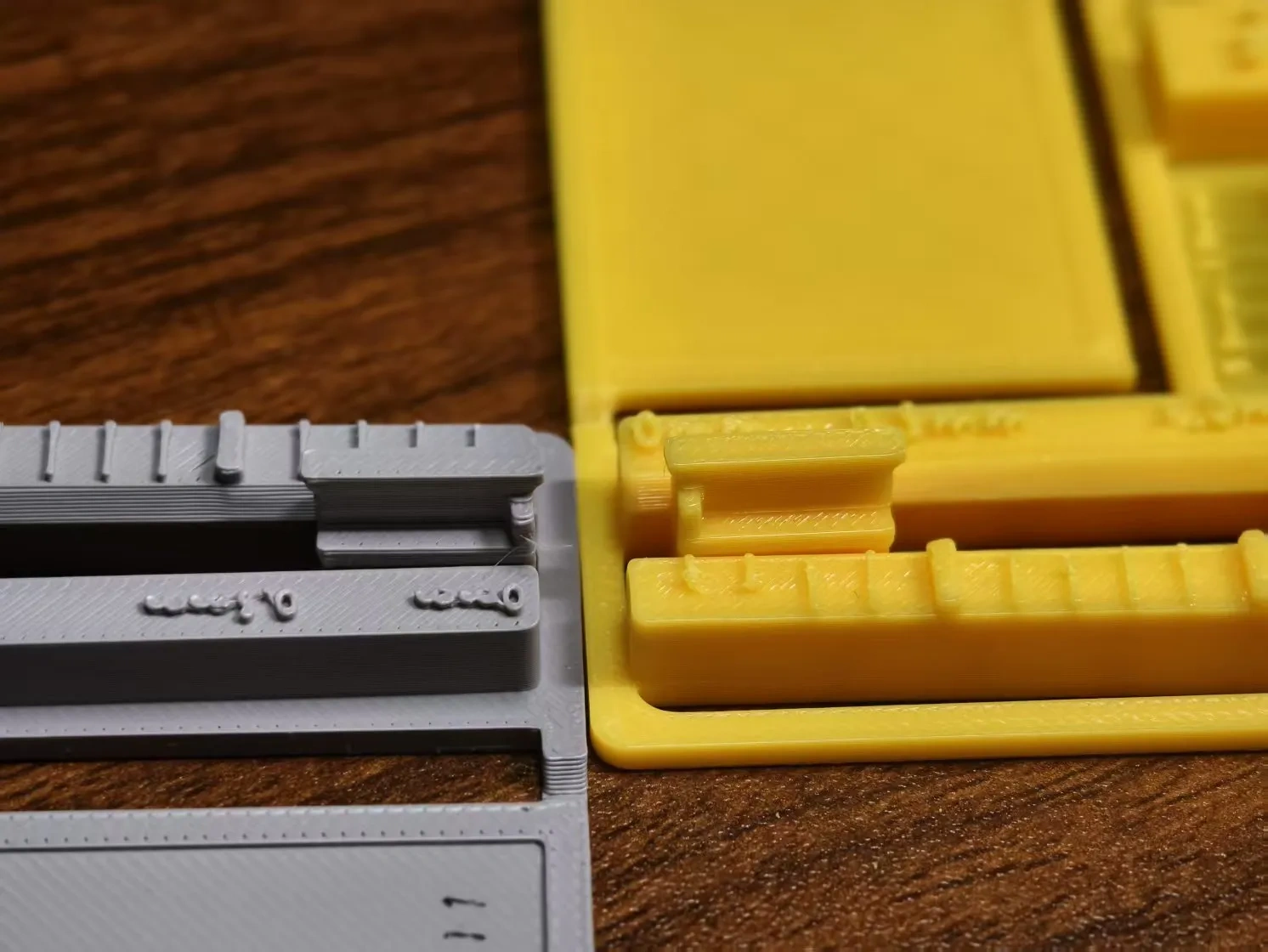

测试10，卡扣公差测试

说白了就是你在拼接模型的时候，卡扣卡不上就是公差较大。

！！测试使用方法：向下按住模型然后往前轻轻推动滑块（不要使劲），推到刚好推不动为止。

如图，灰色耗材（表现较好）可以直接推到0公差的顶端并没有任何的阻力感。说白了就算是模型零公差，灰色的耗材使使劲也能卡进去。

但是黄色（表现中等）的耗材仅仅推到0.1mm的地方，说白了，如果作者的公差设置是0.1mm，那么你的模型可能会拼接不了。但是灰色耗材卡扣却会过于松，容易卡不住掉下来。

优化方法：1合适的温度，温度过于高公差必大。 2耗材原因

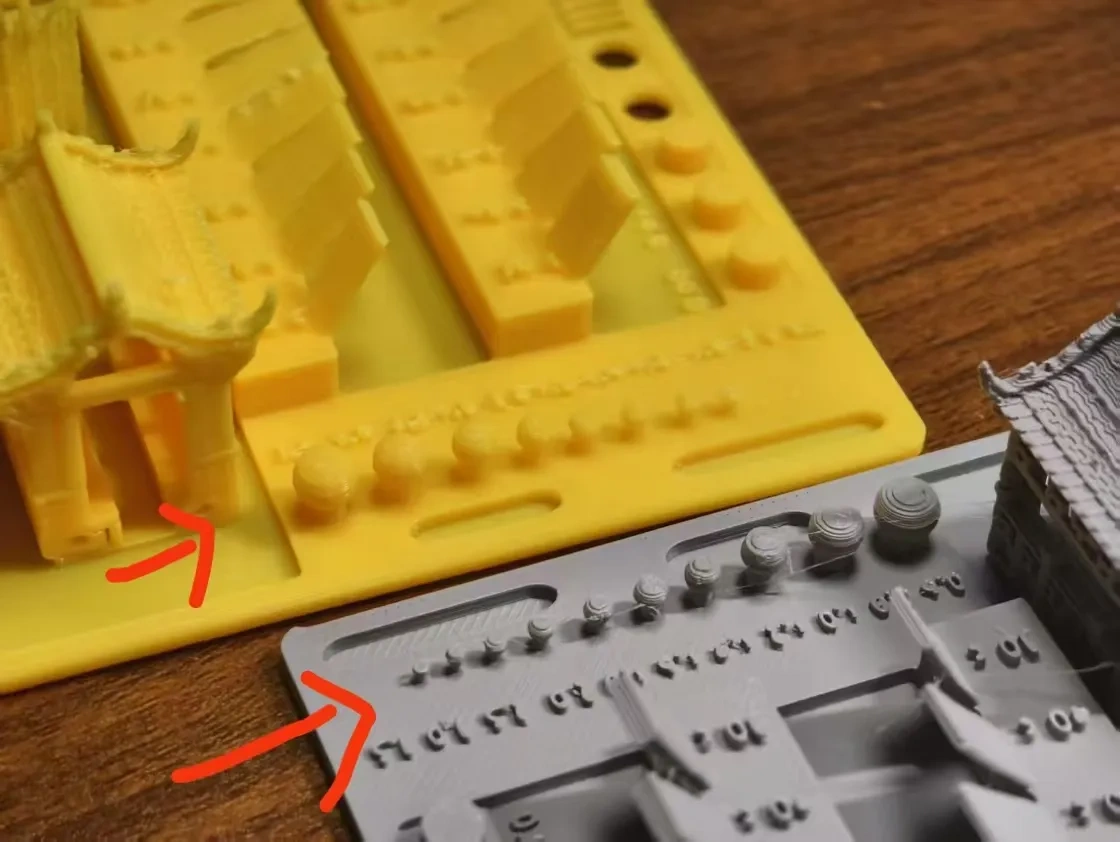

测试11：z轴强度测试

测试方法：轻轻摆动图中箭头的圆球，直到轻轻掰不断为止

如图，灰色耗材在接触面0.8mm的时候，可以表现出较好的轻度，没有断裂，但是黄色耗材在1.2mm时候才能保持其强度，不发生断裂。

所以，一般来说，使用黄色耗材打印的模型，可能会比较怕坏，质量会较差。

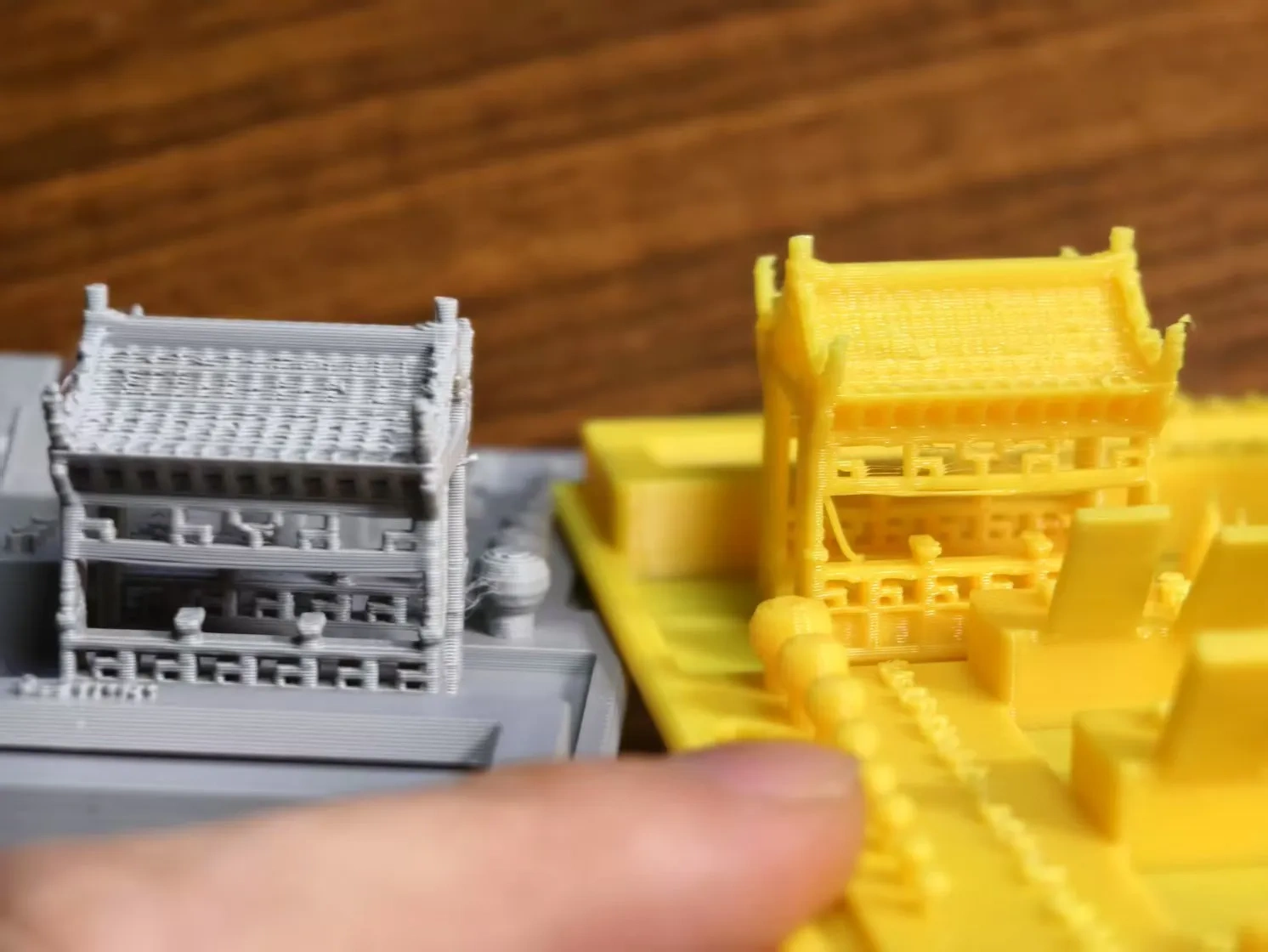

附加测试12：复杂模型整体表现

这个没什么好说的，就是给大家看一下测试耗材的表现情况。

13：色卡

模型上端时一个色卡，大家可以直接剪下来使用，同时在平整的地方大家可以贴上自己喜欢的标签。
