平平无奇的蚁巢-通用模块

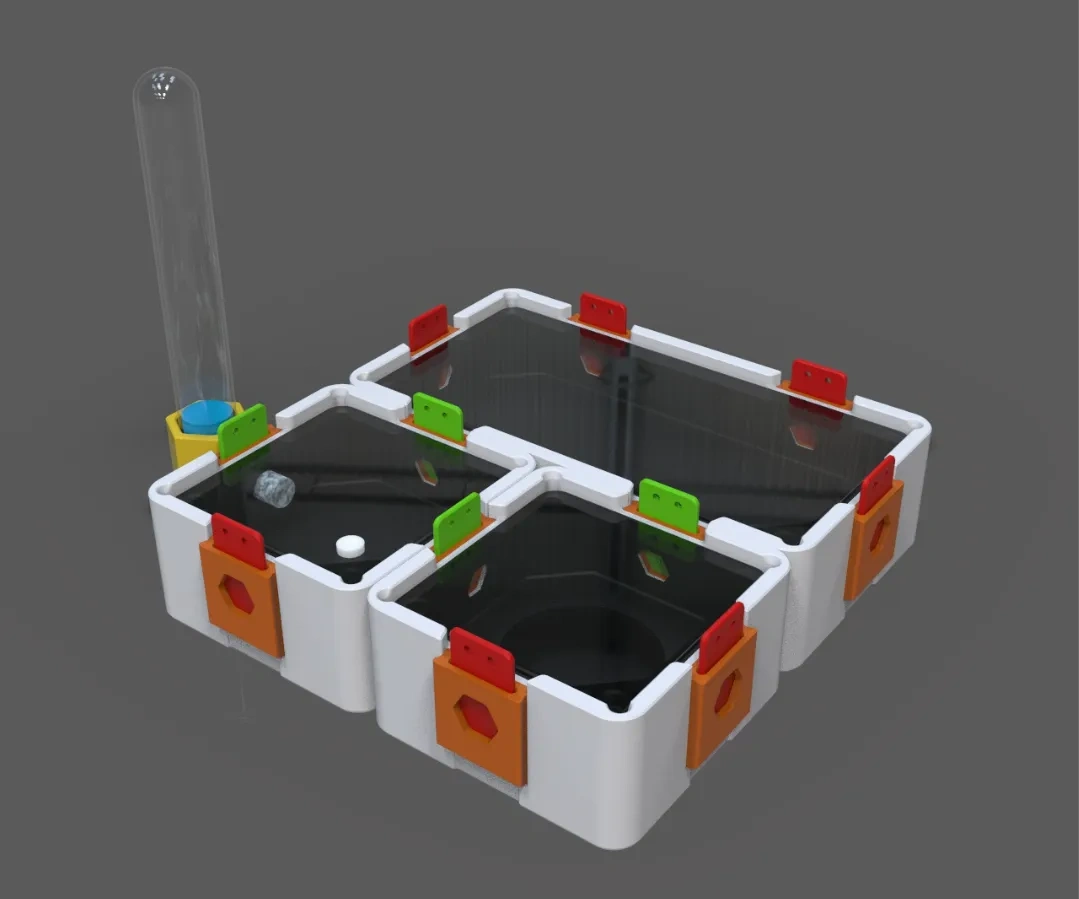

一款平平无奇的平面蚁巢

进入蚂蚁宠物圈子快一年的时间了,从最简单的试管蚁巢到各种的打印蚁巢都有一些研究,最终发现还是简简单单平平无奇的蚁巢,可能是最省心的蚁巢

所以就有了这一款平平无奇的蚁巢

之前因为固态硬盘故障原因,导致最初设计的版本丢失文件,所以又根据之前的想法重新画图设计,所以模块并没有太多,后续慢慢更新更多的模块(拖延症没发作的情况下)

设计想法/理念:

后续计划将源文件上传,让大家按自己需求去设计更有趣的模块

STP文件已开源,可下载CAD文件,分享请注意开源协议,请勿商业用途.

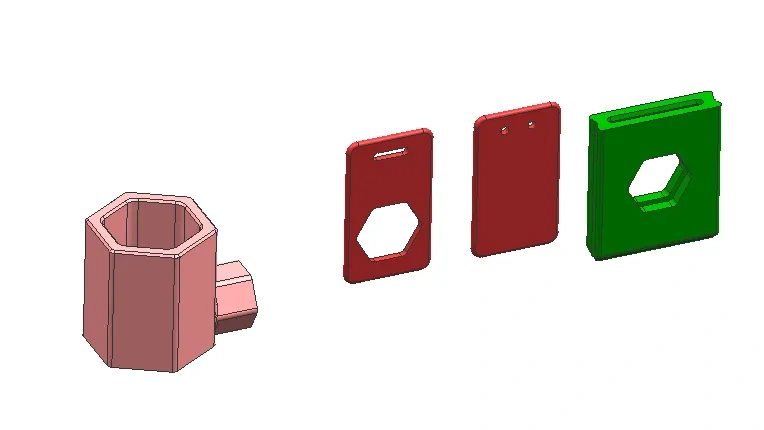

目前上传了三个模块

通用模块的一些说明,请认真看完以下说明,避免浪费您的耗材!!!

注意打印 (T1通用连接模块)/(T2/T3隔板) 时,先打印1-2个验证装配是否OK,因为机器的型号,材料,温度的差异可能会无法很好装配,如果装配不对,请在电脑切片软件上微调X/Y补偿再打印
摆盘数量不是绝对的,按需求用量打印
外置喂水模块适配15mm外径试管

BOM

序号	零件名称	材质	数量	规格	零件类型	备注
1	圆形磁铁	钕铁硼	最少8PCS	Ø6x2 mm	标准件	如果不介意玻璃盖板移位可以不适用
2	杯头螺丝	碳钢	最少4PCS	M3x20 mm	标准件
3	白玻璃	玻璃	按需下单	60x60x1.7(适配S-模块)	标准件	PDD下单,备注厚度1.7mm
4	白玻璃	玻璃	按需下单	130x130x1.7(适配R-模块)	非标件	PDD下单,备注厚度1.7mm,切1比2长方向
5	加湿器吸水棉棒	STD	按需下单	Ø7 mm	标准件
6	油石圆棒	碳化硅	按需下单(非必要)	Ø8 mmx150 mm 粒度320#	标准件	看需求下单,一般蚂蚁直接用吸水棉棒即可
7	玻璃试管	玻璃	一般都有	Ø15x100/150 mm	标准件	外置喂水器使用
8	PVA堵水海绵	PVA	一般都有	匹配15试管	标准件	外置喂水器使用
9	不锈钢网	不锈钢	按需下单	100/120目	标准件	空气保湿使用
白玻璃可以Pdd找梦姬家居 ,也可以找其商家,能用就行
杯头螺丝建议使用碳钢的,磁铁是可以直接吸在螺丝杯头上,不用磁铁也不影响

首次打印建议直接使用V2版本打印,新加打印配置,也可以下载CAD文件

注意:除外置喂水器外,其他的V2版本和V1版本并不能通用
